Info | |
---|---|
short summary |

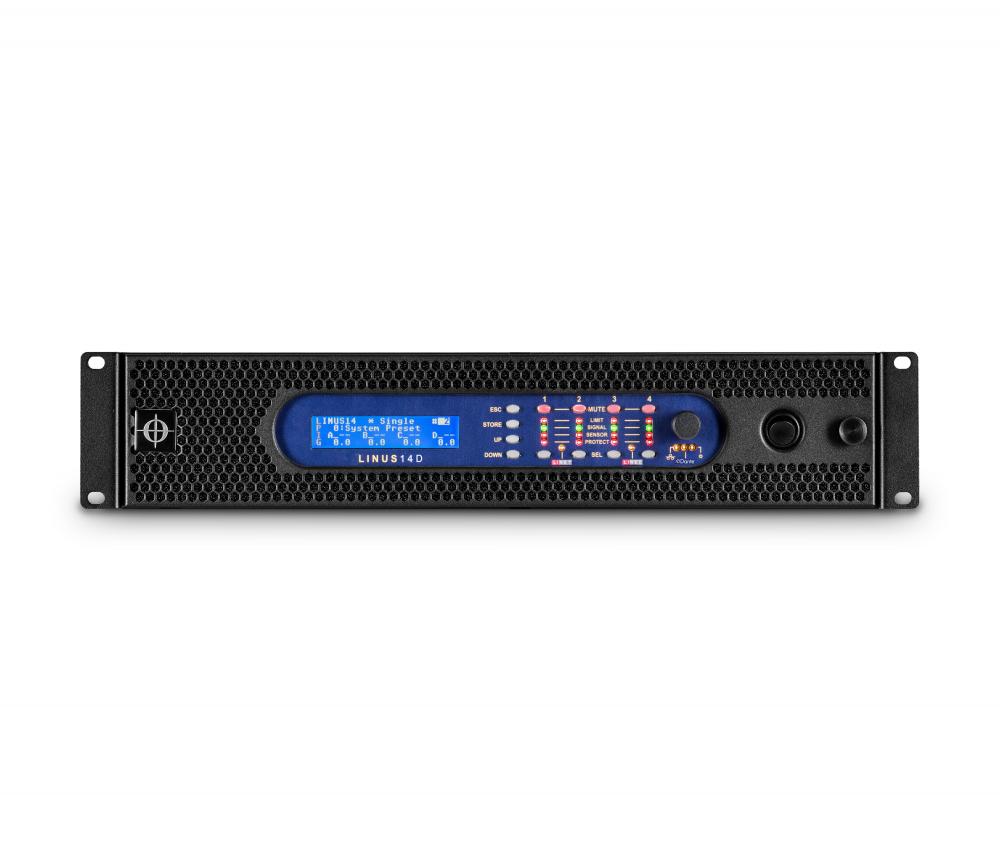

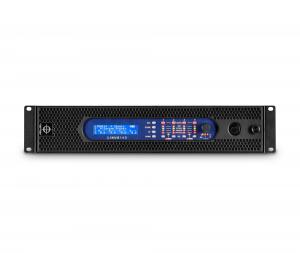

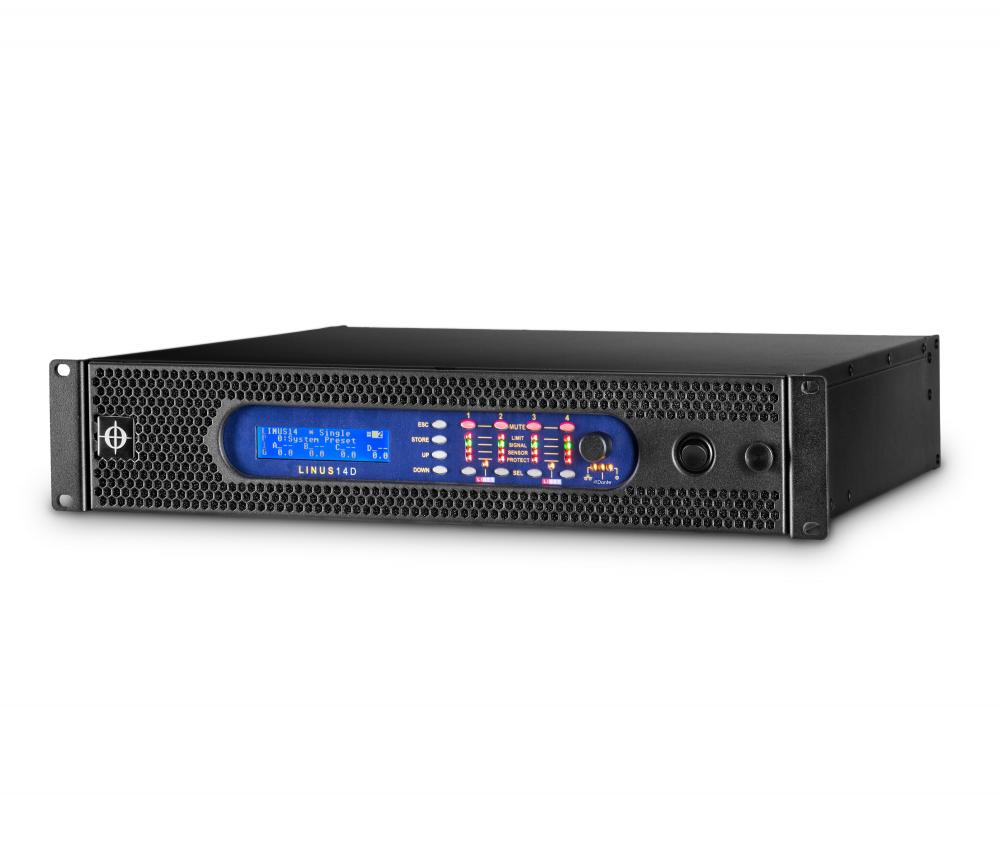

LINUS14D ist ein voll integrierter DPS-gesteuerter Class D-IC Systemverstärker für alle CODA AUDIO Lautsprechersysteme. Er verfügt über 4 Analoge und 8 digitale LiNET (AES), sowie DANTE Eingangskanäle, die flexibel auf die 4 Ausgänge zu je 3.500 W @ 4 Ohm gerouted werden können. LINUS Systemverstärker werden über die Netzwerkbasierte LINUS-LIVE Remote Control Software (PC & Mac) ferngesteuert und überwacht.
|
product link | |
tender specification text |
Die Controller-Endstufe soll eine Ausgangsleistung von 4 x 3.500 Watt RMS an 4 Ohm liefern. Sie soll durch das zur Verfügung stellen von Lautsprecherpresets optimal an angeschlossene Fullrange-Lautsprechersysteme, Basserweiterungen, und Tiefbas- serweiterungen angepasst werden und diese Aussteuern. Die DSP-Verarbeitung in den Lautsprecherpresets soll in IIR sowie FIR Filtertechnologien stattfinden. Vorkalibrierte Konturfilter, sowie Echtzeit-Schutzfunktionen gegen thermische Überlastung und zu große Membranauslenkung des Lautsprechers besitzen, sowie Laufzeit- und Phasenkorrekturen wahrnehmen. Die DSP-Architektur soll vier analoge, acht digitale AES/EBU und 4 digitale DANTETM Eingängen, sowie vier Ausgänge beinhalten. Die symmetrischen analogen Eingänge sollen eine Eingansimpedanz von 12 kOhm aufweisen. Die vier Ausgänge sollen bei Verwendung der analogen Eingänge einen Rauschabstand von <111 dB (A-bewertet), sowie <119 dB (A-bewertet) bei Verwen- dung der digitalen Eingänge aufweisen. Der Dämpfungsfaktor soll >10.000 (bei 1 kHz und 8 Ohm) betragen. Der DSP mit 32- Bit-Fließkommaverarbeitung soll mit 96 kHz Abtastrate arbeiten und kaskadierte A/D-Wandler nutzen. Die Latenz des Systems soll bei minimalem Processing 0,6 ms nicht überschreiten. Für jeden Kanal der Leistungselektronik soll ein integrierter Compa- ratoren zur Nutzung von sensorkontrollierten Bass- und Tiefbasserweiterungen vorhanden sein. Der Anschluß der speziellen Sensor-Subwoofer soll über zwei auf der Rückseite befindliche 5pol. XLR-Anschlussfelder erfolgen. Das TCP/IP-Netzwerkpro- tokoll zur Fernsteuerung der Controller-Endstufe soll mit einer Geschwindigkeit von 100 Mbit/s arbeiten und die Fernüber- wachung von bis zu 100 Geräten in sternförmiger, verketteter oder hybrider Anordnung ermöglichen. Die elektrische Verbindung des Netzwerks soll über zwei rückseitige RJ-45 Ein- und Ausgänge über Kabel nach CAT5e U/FTP (oder höher) erfolgen. Eine kostenfrei verfügbare Fernsteuer- und Überwachungssoftware für Mac und PC soll den Zugriff auf das Signalrouting, Polarität, Stummschaltung und Parameter der Verstärkung, Verzögerungszeit und die Parameter von Benutzerspezifischen Filtern ermöglichen. Außerdem sollen Ein- und Ausgangspegel und Stati, die Belastung der Komponenten und Netzwerkeigenschaften und -störungen dargestellt werden können. Ein integriertes XLR-Anschlussfeld mit allen symmetrischen analogen Signaleingän- gen, allen digitalen AES/EBU-Eingängen (über RJ45-Steckverbinder), sowie ein DANTETM Eingang sollen sich auf der Rückseite befinden. Für die Lautsprecherausgänge sollen zwei NL4-Ausgänge und ein NL8-Ausgang zur Verfügung stehen. Für die Span- nungsversorgung soll sich ein 32A PowerCon auf der Rückseite befinden. Seine physikalischen Abmessungen sollen 483 mm in der Breite, 88,9 mm in der Höhe, sowie 453 mm in der Tiefe betragen. Es soll mit dafür vorgesehenen Rackohren in 19“ Racks montiert werden können und dabei 2 Höheneinheiten in Anspruch nehmen. Das Gewicht der Controller-Endstufe soll 14,75 kg betragen. Die Herstellergarantie soll 5 Jahre betragen.
GAEB
TEXT
|
product type |
amplified 4-channel system controller
|
order code |
Coda-LINUS14D
|
Product Name |
LINUS14D
|
Audio | |
No. of channels |
4 pcs
|
Frequency response, from |
20 Hz
|
Frequency response, to |
20000 Hz
|
Input impedance, balanced |
12.00 kOhm
|
Signal to Noise Ratio (A-weighted) |
119.00 dB
|
Intermodulation Distortion(for measurement method see text field) |
<0,005%, 4 Ohms P/2 (20 Hz - 20 kHz)
|

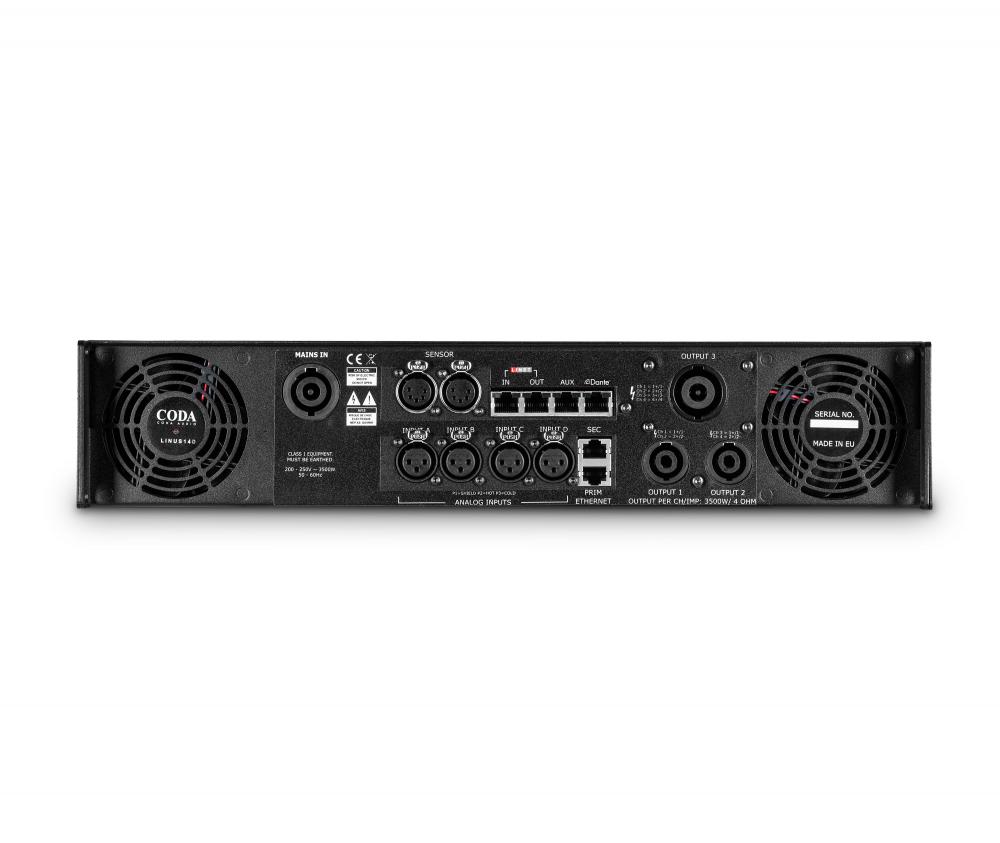

Anschlüsse | |
output connector > Speakon NL4xx |
2 pcs
|
output connector > Speakon NL8xx |
1 pcs
|
RJ 45 |
yes
|
Input analog |
4x XLR-F
|
Input Digital |
8x LiNET / 8x AES3 (RJ45) 1x DANTE (RJ45) |
Digital Link |
1x RJ45 LiNET-OUT
|
connector - others/individually |
XLR-F 5pol. 2-Ch. Comparator
|
Steuerung | |
DSP control |
yes
|
LED - Status Display |
yes
|
Elektrische Eigenschaften | |
AC Volts, max |
264 V
|
AC Frequency, min |
47 Hz
|
AC Frequency, max |
63 Hz
|
IP rating |
0
|
operating temp, min |
5.00 °C
|
operating temp, max |
55.00 °C
|
Power per channels at 2 Ω |
2600 W
|
Power per channels at 4 Ω |
3500 W
|
Power per channels at 8 Ω |
1800 W
|
power consumption amps, max |
52.00 A
|
power consumption watt, max |
4450.00 W
|
AC Volts, min |
85 V
|
power input connector |
Powercon
|
cooling |
active
|
networkable |
yes
|
Software name |
LINUS-LIVE
|
Ventilation |
yes
|
Mechanisch | |
weight |
15.75 kg
|
width |
483.00 mm
|
height |
88.90 mm
|
length |
453.00 mm
|
height in rack-units |
2 U
|
