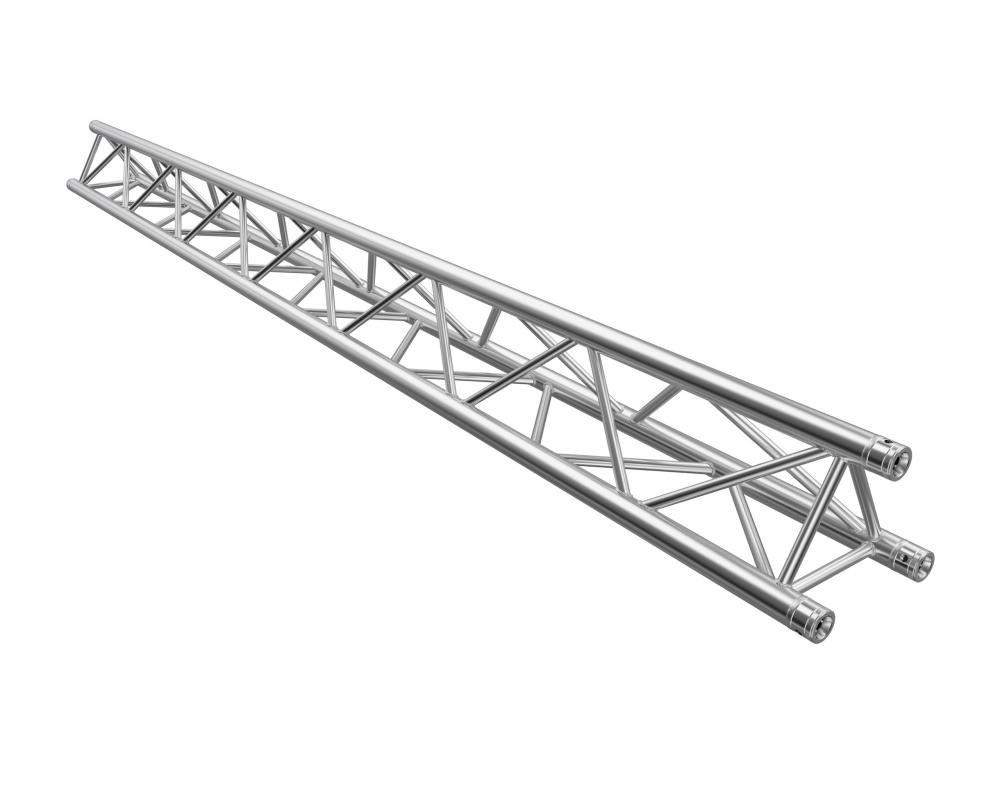

F33 PL 350cm
Global Truss GmbH
Technische Daten, Datenblätter, Beschreibungen und Ausschreibungstexte für F33 PL 350cm
| Info | |
|---|---|
| product type |
Traverse 25 - 30 cm
|
| product description |
Die F33PL Traverse von Global Truss bietet ein Optimum an Tragfähigkeit und zeichnet sich durch ein geringes Transportvolumen sowie ihre Leichtbauweise aus. Sie ist zudem mit dem Traversensystem Prolyte X30 kompatibel. Bei entsprechender Lieferzeit ist die 3-Punkt Traverse pulverbeschichtet erhältlich. Die Einsatzbereiche der F33 Traverse sind hauptsächlich Veranstaltungstechnik, Messe- und Ladenbau.
Don´t Rig Shit! |
| order code |
F33350PL
|
| Mechanisch | |
| weight |
14.50 kg
|
| width |
290.00 mm
|
| height |
290.00 mm
|
| length |
3500.00 mm
|
| Statisch | |
| max UDL 5m span |
780.00 kg
|
| max UDL 10m span |
360.00 kg
|
| max UDL 12m span |
288.00 kg
|
| max UDL 15m span |
210.00 kg
|
| max CPL 5m span |
371.00 kg
|
| max CPL 10m span |
176.00 kg
|
| max CPL 12m span |
140.00 kg
|
| max CPL 15m span |
102.00 kg
|
| deflection at max UDL 5m span |
20.40 mm
|
| deflection at max UDL 10m span |
82.90 mm
|
| deflection at max UDL 12m span |
120.00 mm
|
| deflection at max UDL 15m span |
189.20 mm
|
| deflection at max CPL 5m span |
15.60 mm
|
| deflection at max CPL 10m span |
66.40 mm
|
| deflection at max CPL 12m span |
97.70 mm
|
| deflection at max CPL 15m span |
15.83 mm
|
| max span |
18.00 m
|
