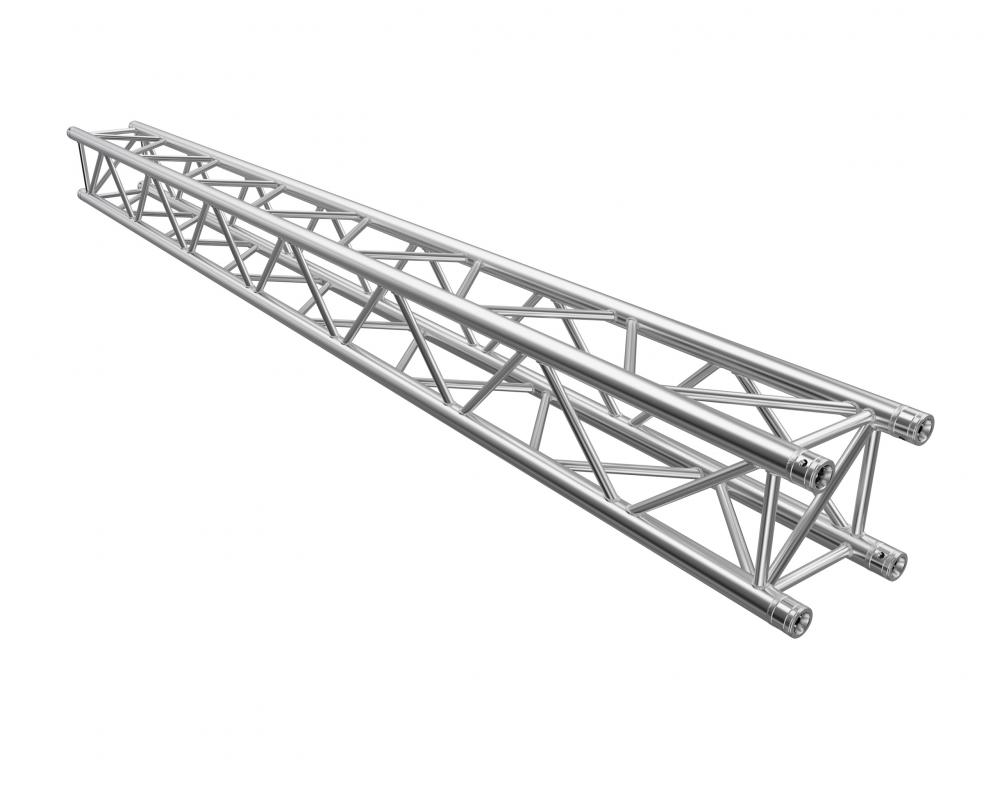

F34 PL 350cm

Global Truss GmbH

1

Technische Daten, Datenblätter, Beschreibungen und Ausschreibungstexte für F34 PL 350cm

Info
product type
Traverse 25 - 30 cm
product description
Durch Verwendung entsprechender Konusse und Buchsen ist die Kompatibilität mit weiteren Systemen gewährleistet!!

Die F34PL Traverse von Global Truss bietet ein Optimum an Tragfähigkeit und zeichnet sich durch ein geringes Transportvolumen sowie ihre Leichtbauweise aus. Sie ist zudem mit dem Traversensystem Prolyte H30 kompatibel. Bei entsprechender Lieferzeit ist die 4-Punkt Traverse pulverbeschichtet in vielen verschiedenen Farben erhältlich. Die Einsatzbereiche der F34PL Traverse sind hauptsächlich Veranstaltungstechnik, Messe- und Ladenbau. Diese 30er Traverse mit 3mm Wandstärke wird hauptsächlich im Dry Hire verwendet aufgrund ihrer Robustheit. Sie deformiert sich auch dann nicht, wenn die "Rigger" mal rauer mit ihr umgehen.

Don´t Rig Shit!
order code
F34350PL
Mechanisch
weight
19.00 kg
width
290.00 mm
height
290.00 mm
length
3500.00 mm
Statisch
max UDL 5m span
1705.00 kg
max UDL 10m span
1220.00 kg
max UDL 12m span
996.00 kg
max UDL 15m span
780.00 kg
max CPL 5m span
11114.00 kg
max CPL 10m span
575.00 kg
max CPL 12m span
475.00 kg
max CPL 15m span
370.00 kg
deflection at max UDL 5m span
16.20 mm
deflection at max UDL 10m span
96.00 mm
deflection at max UDL 12m span
138.80 mm
deflection at max UDL 15m span
218.10 mm
deflection at max CPL 5m span
16.90 mm
deflection at max CPL 10m span
73.30 mm
deflection at max CPL 12m span
107.60 mm
deflection at max CPL 15m span
172.30 mm
max span
18.00 m
