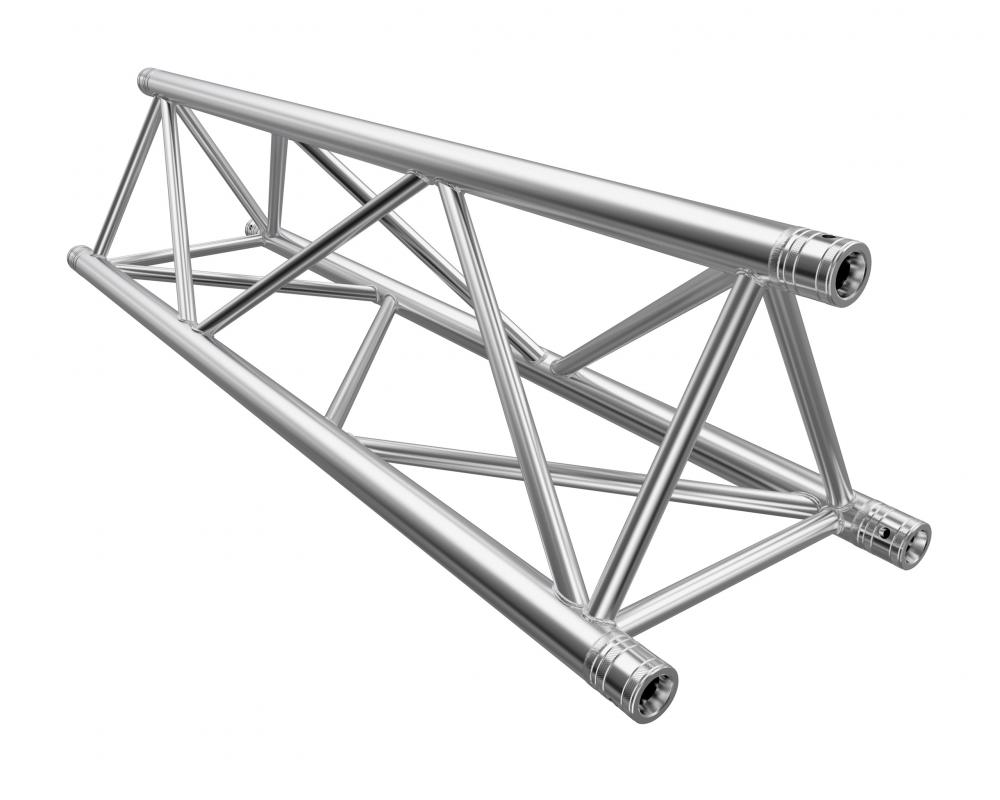

F43 150cm
Global Truss GmbH
Technische Daten, Datenblätter, Beschreibungen und Ausschreibungstexte für F43 150cm
| Info | |
|---|---|
| product type |
Traverse 40 - 50 cm
|
| product description |
Die F43 Traverse von Global Truss kann sowohl horizontal als auch vertikal montiert werden. Die Einsatzbereiche sind hauptsächlich Veranstaltungstechnik, Messebau, Theatertechnik und Bühnenbau. Das Traversensystem ist bei niedriger Raumhöhe zur horizontalen Montage geeignet und mit Eurotruss FD43 kompatibel. Bei entsprechender Lieferzeit ist die Traverse pulverbeschichtet in vielen verschiedenen Farben erhältlich.
Don´t Rig Shit! |
| order code |
F43150
|
| Mechanisch | |
| weight |
9.70 kg
|
| width |
400.00 mm
|
| height |
400.00 mm
|
| length |
1500.00 mm
|
| Statisch | |
| max UDL 5m span |
1095.00 kg
|
| max UDL 10m span |
520.00 kg
|
| max UDL 12m span |
408.00 kg
|
| max UDL 15m span |
300.00 kg
|
| max CPL 5m span |
494.00 kg
|
| max CPL 10m span |
244.00 kg
|
| max CPL 12m span |
196.00 kg
|
| max CPL 15m span |
145.00 kg
|
| deflection at max UDL 5m span |
14.00 mm
|
| deflection at max UDL 10m span |
57.50 mm
|
| deflection at max UDL 12m span |
83.40 mm
|
| deflection at max UDL 15m span |
131.60 mm
|
| deflection at max CPL 5m span |
10.20 mm
|
| deflection at max CPL 10m span |
44.80 mm
|
| deflection at max CPL 12m span |
66.30 mm
|
| deflection at max CPL 15m span |
107.90 mm
|
| max span |
18.00 m
|
