4-fach Motorcontroller
gemäß DUV V 54 / BGV D8 und D8 Plus / igvw SQ P2
für 400 V AC Direktantriebe
Mindest-Ausstattung:
- 4 Motorschutzschalter (Einstellbereich 2,5 - 4,0 A, 0,75 - 1,5 KW Motorleistung)
- allpoliger Hauptschalter abschließbar
- Unterspannung-, Drehfeld-, -symmetrie- und Phasenüberwachungsmodul
- LED-Phasenkontroll- und Fehleranzeige
- Phasenwendesteuerung für Direktsteuerantriebe mit 3 Phasen 400 V/50 Hz
- Selbstprüfung der relevanten Funktionen vor Systemfreigabe
- LED Kanal Anzeige für Heben und Senken je Kanal
- LED Anzeige für Fahrtfreigabe (GO)
- Link Funktion für bis zu acht Controller
- 2 x Eingangsteckverbinder für Link-System mit Abschlussstecker (mit dem Controller fest verbunden)
- 1 x Motorabgang HAN 16-E Multikontaktsteckverbinder (je vier Motorausgänge)
- Multipin Eingangssteckverbinder für Handsteuerung
- 1,5 m H07RNF Anschlusskabel mit 400 V/3 Ph/16 A CEE-5p Phasenwendestecker
- robustes Metallgehäuse mit zwei Tragegriffen
- EN 60204-32, EN 13849-1 und VDE 0113 konform
- Nicht für Encoder-, Lastmess- und Netzwerkbetrieb geeignet

GAEB
TEXT

Die Motion Power und Motion Remote Controller der E-Serie in DC- (Direct-Control 400 V AC) oder RC- (Remote-Control/LowVoltage 24 V DC) Ausführung stellen seit Jahren den Branchenstandard im Bereich der Steuerungen für asynchrone BGV D8 und igvw SQ P2 D8 Plus 400 V AC Drehstromantriebe, insbesondere Kettenzüge wie der Movecat Eco, Plus, Compact, Ecolite, Pluslite und Plus-C Serien dar.

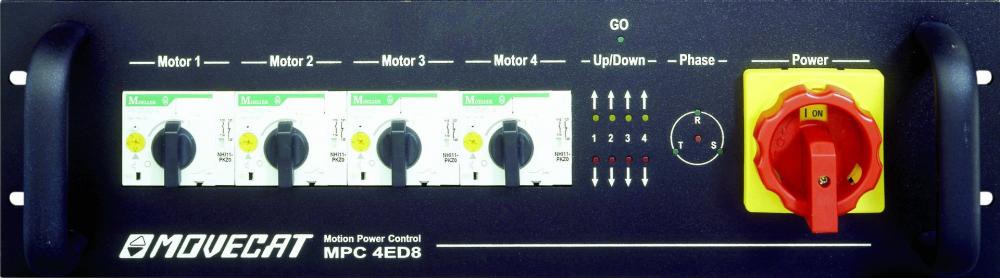

Die robusten 3 bzw. 6 HE MPC-Metallgehäuse beinhalten die für den Betrieb notwendigen Schaltschütze, Sicherheitsschaltungen, Unterspannungs-, Phasen- und Drehfeldüberwachungen, Hauptschalter und je Kanal einen individuell justierbaren Motorschutzschalter. Die Bedienung erfolgt über eine abgesetzte Remoteeinheit der MRC ED8 Serie für 4, 8, 12 oder 16 Antriebe.
Die E-Controller Serie legte den Grundstein für das Movecat M-Linksystem mit dem bis zu 8 MPC Controller in einem Systemverbund zentral gesteuert und überwacht werden können. Die integrierten Sicherheitselemente sind in einer aufeinander folgenden „Sicherheitskette“ angeordnet, so dass ein Betriebsfehler wie z.B. Auslösen eines Motorschutzschalters unmittelbar zum Stillstand aller Antriebe im M-Link Verbund führt. Dazu erfolgt eine zentrale Fahrtaktivierung aller gelinkten MPC Controller auch bei Nutzung diverser MRC Einheiten. Die Betriebszustände werden mittels LED Signalelementen auf der Frontplatte visualisiert.
Die Controller sind konform zu EN 60204-32, EN 13849-1 sowie VDE 0113 und für die Steuerung von Hebezeugen gemäß den Vorgaben der BGV D8 und igvw SQ P2 D8 Plus in vollem Umfang geeignet.
Das typische Anwendungsgebiet sind Rigginganwendungen im Tourneebereich und als Aufbauhilfe für professionelle Events und Messeanwendungen.
