MPC 2LD8

Movecat GmbH

1
2-fach Motorcontroller, gemäß BGV D8 / D8 plus,

Technische Daten, Datenblätter, Beschreibungen und Ausschreibungstexte für MPC 2LD8

Info
tender specification text

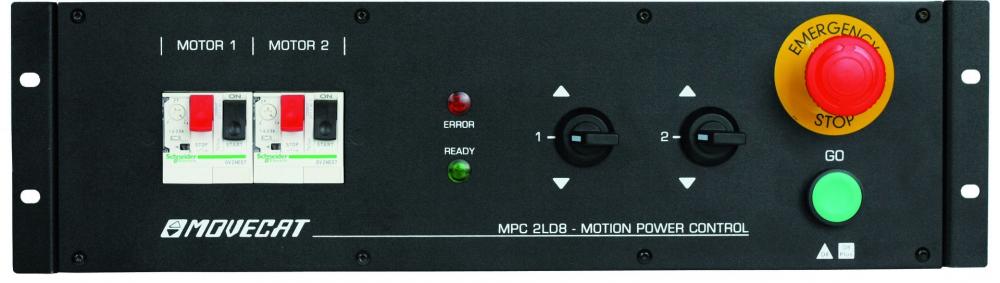

2-fach Motorcontroller
gemäß DUV V 54 / BGV D8 und D8 Plus / igvw SQ P2
für 400 V AC Direktantriebe
Mindest-Ausstattung:
- Je Antrieb einstellbare Motorschutzschalter
- NOT-AUS-Taster, selbstverriegelnd
- Statusanzeige für Bereit (READY) und Fehler (ERROR)
- 2x Drehschalter zur direkten Anwahl der Fahrtrichtung
- 2x Motorabgänge CEE 16 A 4pol 16-pol
- 1,0 m H07RNF Anschlusskabel mit 400 V/3 Ph/16 A CEE-5p Phasenwendestecker
- robustes Metallgehäuse
- EN 60204-32, EN 13849-1 und VDE 0113 konform
- Nicht für Encoder-, Lastmess-, Link- und Netzwerkbetrieb geeignet

GAEB
TEXT
short summary
2-fach Motorcontroller,
gemäß BGV D8 / D8 plus,
product type
2-kanal Controller (BGV D8 plus)
product link
product description
Die Motion Power Controller der Lite-Serie in DC- (DirectControl 400 V AC) oder RC- (Remote-Control/LowVoltage 24 V DC) Ausführung stellen eine Erweiterung der praxisbewährten Movecat Kinetik-Controller-Serien dar. Sie wurden als einfache Stand-Alone-Lösungen für kleine Rigginganwendungen konzipiert, jedoch ohne Kompromisse in Sachen Ergonomie und Sicherheit zu machen.
Sie vereinen in einem robusten 3 bzw. 5 HE-Metallgehäuse alle relevanten Komponenten zur sicheren Steuerung von zwei bis acht asynchronen Drehstromantrieben wie die Elektrokettenzüge der Movecat Eco, Plus, Compact, Ecolite, Plus-C und Pluslite Serien.
Es können je Controller zwei bis acht Züge, bzw. Antriebe, direkt ohne weitere Steuer- oder Zusatzgeräte betriebs- und anwendersicher gesteuert werden.
Die Anwahl der Fahrtrichtung Heben und Senken erfolgt über robuste Drehschalter, die Aktivierung der Fahrt über einen zentralen „GO“-Taster. Als Sicherheitselemente sind ein selbstverriegelnder Not-Aus-Taster, eine Phasenausfall-, Phasenfolge- und Unterspannungsüberwachung sowie einzeln für jeden Motor individuell justierbare Motorschutzschalter integriert.
Alle Sicherheitselemente wurden in einer aufeinander folgenden „Sicherheitskette“ angeordnet, so dass ein Betriebsfehler unmittelbar zum sicheren Stillstand aller Antriebe führt. Die Betriebszustände werden mittels zweier Signalelemente visualisiert.
Motor-Steckverbinder CEE 16 A 4pol (DC-Ausführung) bzw. optional Multipin-Steckverbinder (4LD und 8LD8 in DC- und RC-Ausführung) können rückseitig direkt gesteckt werden. Die Controller der Lite-Serie sind in Summe einfach und intuitiv nach dem Plug-and-Lift Prinzip zu handhaben. Die MPC LD8 Controller stehen in DC und RC-Ausführung für verschiedene Motorleistungen von 0,25 bis 3,0 kW zur Verfügung.
Die Controller sind konform zu EN 60204-32, EN 13849-1 sowie VDE 0113 und für die Steuerung von Hebezeugen gemäß den Vorgaben der BGV D8 und igvw SQ P2 D8 Plus geeignet.
Die MPC 4LD8 Controller empfehlen sich in Verbindung mit den Eco, Ecolite, Compact, Plus, Plus-C und Pluslite Zügen für kleine professionelle Rigginganwendungen im Messe-, Event-, Studio- und Tourneegeschäft.
product code
400404
order code
400404
MSRP EUR
915.00 EUR
EAN
400404
Steuerung
speed controllable
no
Elektrische Eigenschaften
channels
2 pcs
power input connector
fixed
hoist power output connector
red 3P+E IEC-60309 16A
maximum number of cascadable/linkable devices
Mechanisch
weight
9.00 kg
width
482.60 mm
height
133.35 mm
length
310.00 mm
height in rack-units
3 U
Statisch
brake/security level
BGV D8 plus
programmable start/stop ramps
no
connection option for load cells
no
