Info | |
---|---|
tender specification text |

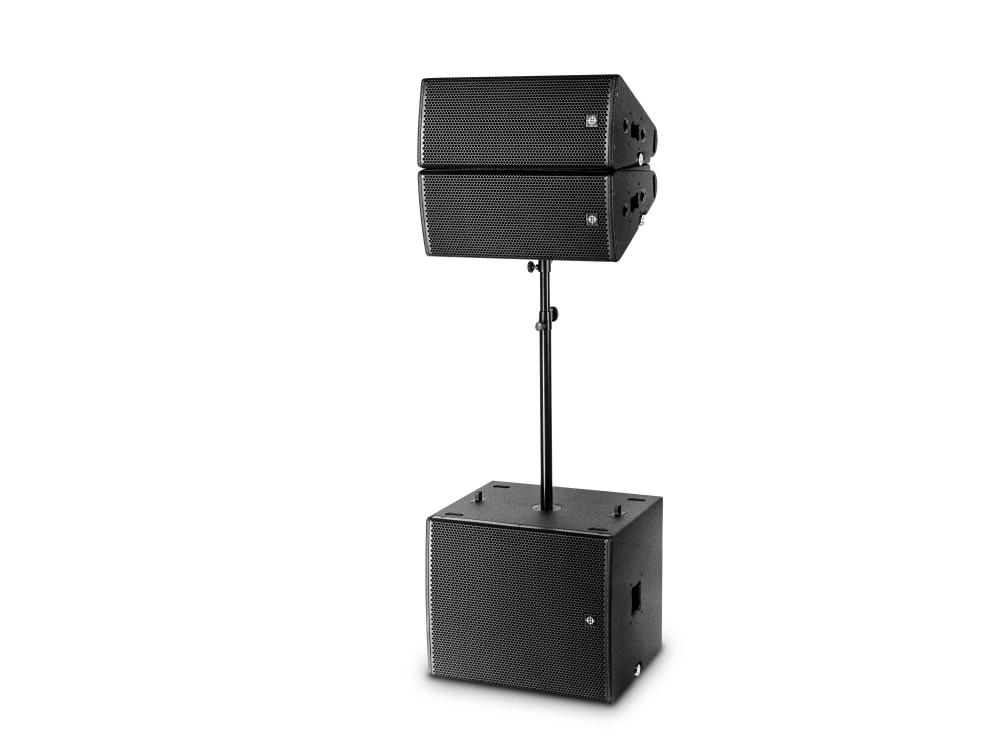

Das System soll eine Tiefbasserweiterung sein, die von einer speziellen Controller-Endstufe angetrieben und geschützt wird. Die Basserweiterung soll einen 18-Zoll langhub Lautsprecher in einem bassreflexabgestimmten Gehäuse enthalten. Die verwendeten Lautsprecher sollen wetterfest imprägniert sein. Die Dauerbelastbarkeit des Systems soll 1.300 Watt betragen. Der Lautsprecher soll eine Nennimpedanz von 8 Ohm aufweisen. Die nutzbare Systembandbreite soll durch die Verwendung der Tiefbasserweiterung hinab bis 28 Hertz (-6 dB) erweitert werden. Das System soll über eine omnidirektionale und - in Verbung mit weiteren Tiefbasserweiterungen gleichen Typs und mit speziellen herstellerseitigen Systempresets – nierenförmig gerichtete Abstrahlcharakteristik verfügen. Im Verbund mit weiteren Lautsprechern gleichen Typs und im Verbund mit Fullrange- Lautsprechern soll die Basserweiterung als Teil eines Arrays fungieren, ohne die Wellenfront zu beeinträchtigen. Der Tiefbasslautsprecher soll auf seiner Oberseite ein M20-Gewinde für einen 36mm Hochständerflansch enthalten, um einen Fullrange Lautsprecher aufnehmen zu können. Der maximale Spitzenschalldruckpegel soll 138 dB betragen, gemessen mit Rosa-Rauschen in 1m Abstand, unter Halbraumbedingungen und mit einem Crest Faktor von 6. Das Lautsprechergehäuse soll aus Birkenmultiplex bestehen und mit einer witterungs- und feuchtigkeitsbeständigen Polyurea Beschichtung (kurz: PU) vesiegelt sein. Die Front des Lautsprechers soll mit einem ballwurfsicheren Schutzgitter versehen sein, welches mit akustisch neutralem Schaumstoff hinterleg ist. Seine physikalischen Abmessungen sollen 674 mm in der Breite, 570 mm in der Höhe, sowie 596 mm in der Tiefe betragen. Das Gewicht der Lautsprecherbox soll 45 kg betragen. Die Lautsprecherbox soll über eine integrierte 2-Punkt Aufhängung verfügen, mit denen andere Lautsprecher und spezielles Zubehör montiert werden kann. Die Lautsprecherbox soll mit Zubehörteilen mit Lautsprechern anderen Typs zu einer gestapelten oder gehangenen Linienquelle montiert werden können. Der Anschluss der Lautsprecherbox soll mittels zwei 4-poligen SpeakON Buchsen auf der Rückseite erfolgen. Die Herstellergarantie soll 5 Jahre betragen.
GAEB
TEXT
|
product type |
high output 18“ flyable subwoofer
|
order code |
Coda-APS-SUB Coda-APS-SUB-W Coda-APS-SUB-RAL |
short summary |

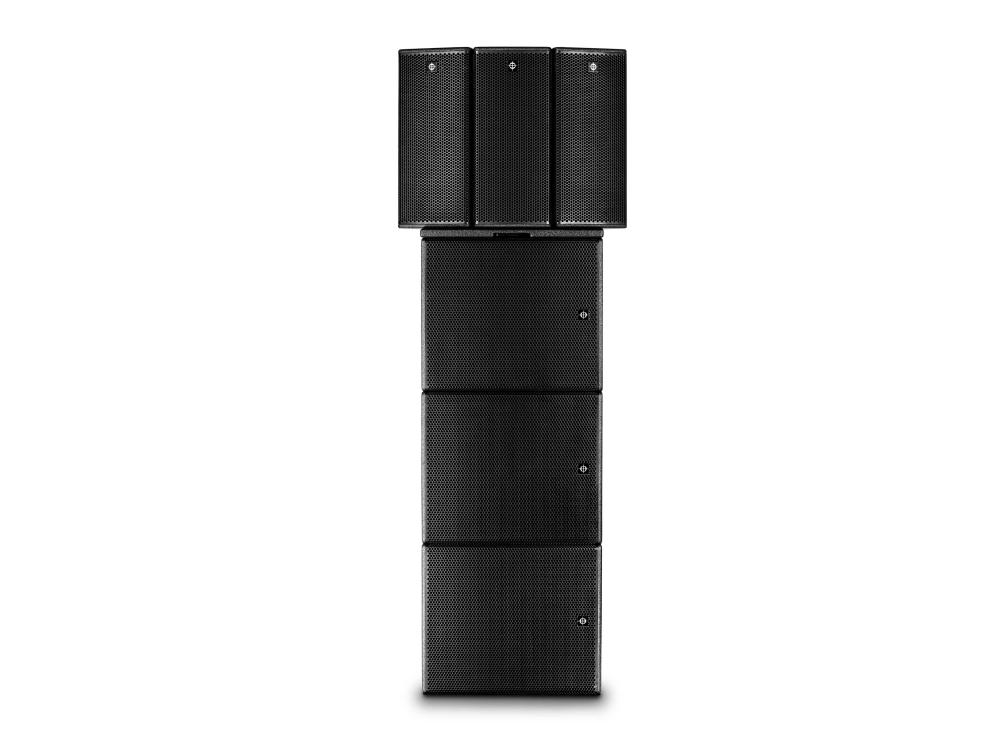

APS-SUB ist eine flugfähige voll integrierte Sub-Extension für das APS Arrayable-Point-Source System für Touring- und Installationsanwendungen. Sie hat einen Übertragungsbereich von 28Hz - 150Hz (-6dB), eine AES Leistung von 1.300 W und kann einen Spitzenpegel von 138 dB (6dB Crest) erreichen. Das System wird über einen externen CODA AUDIO LINUS Systemverstärker betrieben, gesteuert und überwacht.
|
product link | |
Product Name |
APS-SUB
|
Audio | |
Frequency response, from |
28 Hz
|
Frequency response, to |
150 Hz
|
SPL, max |
138.00 dB
|
Nominal power - RMS |
1250 W
|
Nominal power - Peak |
5000.00 W
|
impedance |
8 ohm
|
Anschlüsse | |
Speakon NL4xx |
2 pcs
|
Elektrische Eigenschaften | |
IP rating |
55
|
Mechanisch | |
weight |
45.00 kg
|
width |
674.00 mm
|
height |
570.00 mm
|
length |
596.00 mm
|
enclosure material |
Birch plywood
|
stand adapter |
yes
|
rigging adapter |
yes
|
color |
black
|
surface finish |
polyurea coating (PU)
|
special paint |
yes
|
