tender specification text |
Das System soll aus einer passiv getrennten 1-Wege Lautsprecherbox bestehen, die von einer speziellen Controller-Endstufe angetrieben und geschützt wird. Die Lautsprecherbox soll für den Tieftonbereich vier 5-Zoll Lautsprecher in einem bassreflexab- gestimmten Gehäuse enthalten. Die verwendeten Lautsprecher sollen wetterfest imprägniert sein. Die Dauerbelastbarkeit des Systems soll 700 Watt RMS betragen. Der Lautsprecher soll eine Nennimpedanz von 4 Ohm aufweisen. Die nutzbare System- bandbreite soll 80 Hertz bis 1.300 Hertz (-3 dB) betragen. Das System ist dafür vorgesehen im Verbund mit ähnlich aufgebauten Lautsprechern mit ergänzender Hochtoneinheit, sowie mit Lautsprechern gleichen Typs im Headstack verwendetzu werden. Der maximale Spitzenschalldruckpegel soll 131 dB betragen, gemessen mit Rosa-Rauschen in 1m Abstand, unter Halbraumbe- dingungen und mit einem Crest Faktor von 6. Das Lautsprechergehäuse soll aus Birkenmultiplex bestehen und mit einer witte- rungs- und feuchtigkeitsbeständigen Polyurea Beschichtung (kurz: PU) vesiegelt sein. Die Front des Lautsprechers soll mit einem ballwurfsicheren Schutzgitter versehen sein, welches mit akustisch neutralem Schaumstoff hinterleg ist. Seine physikali- schen Abmessungen sollen 152 mm in der Breite, 758 mm in der Höhe, sowie 214 mm in der Tiefe betragen. Das Gewicht der Lautsprecherbox soll 13,2 kg betragen. Die Lautsprecherbox soll über ein integriertes Schnellverbindersystem verfügen, mit denen spezielles Zubehör montiert werden kann. Die Lautsprecherbox soll mittels Zubehörteilen mit Lautsprechern gleichen, sowie anderen Typs zu einer gestapelten oder gehangenen Linienquelle montiert werden können. Der Anschluss der Lautspre- cherbox soll mittels zwei 4-poligen SpeakON Buchsen erfolgen. Die Herstellergarantie soll 5 Jahre betragen.
GAEB
TEXT
|
product type |
compact passive column-line-source low-mid-extension
|
order code |
Coda-CoRAY4L Coda-CoRAY4L-W Coda-CoRAY4L-RAL Coda-CoRAY4L-i Coda-CoRAY4L-i-W Coda-CoRAY4L-i-RAL |
short summary |
CoRAY4L ist ein arraybares Low-Mid-Extension für das CoRAY4 Linienstrahler-System für Touring- und Installationsanwendungen. Es hat einen Übertragungsbereich von 80Hz – 1.300Hz (-6dB), eine AES Leistung von 700 W und kann einen Spitzenpegel von 131 dB (6dB Crest) erreichen. Das System wird über einen externen CODA AUDIO LINUS Systemverstärker betrieben, gesteuert und überwacht.
|
product link | |
Product Name |

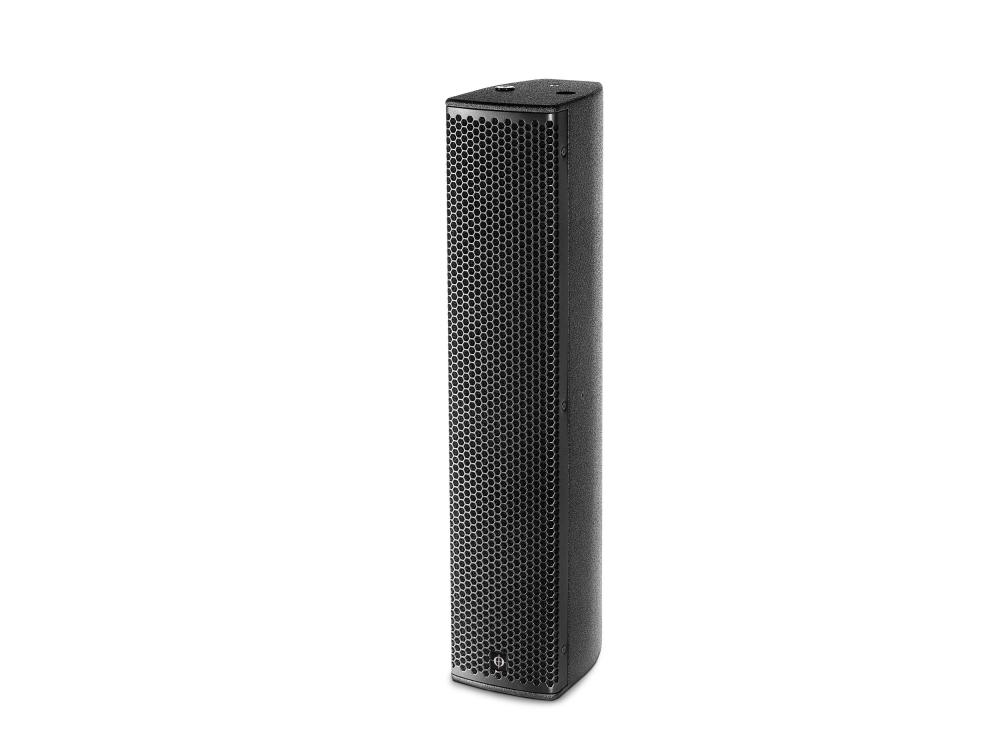

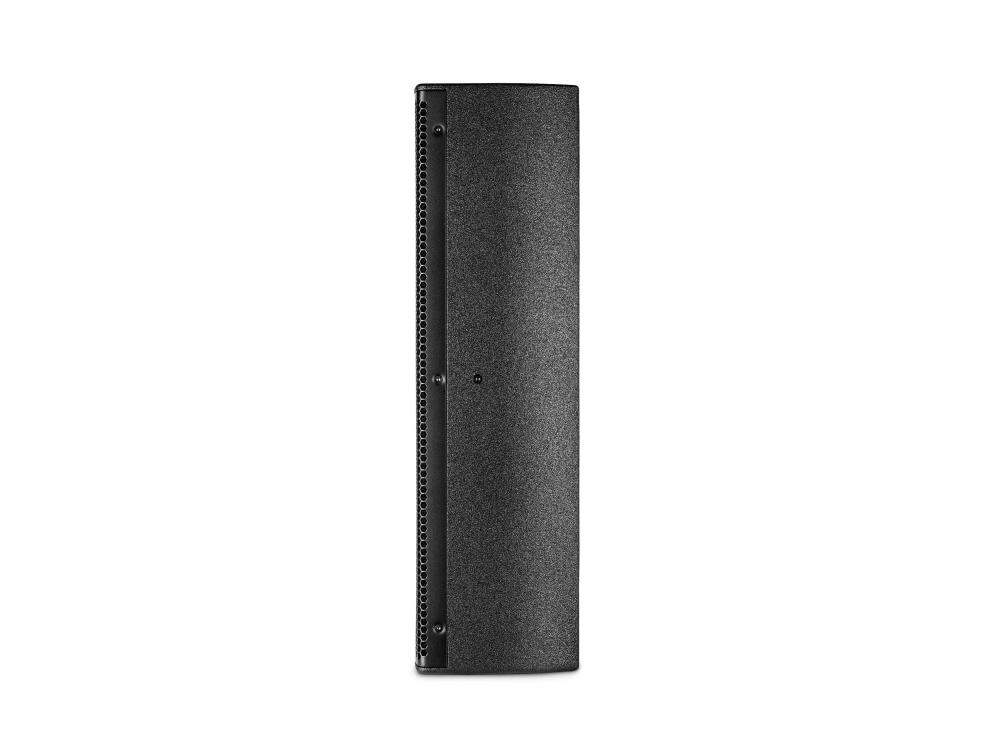

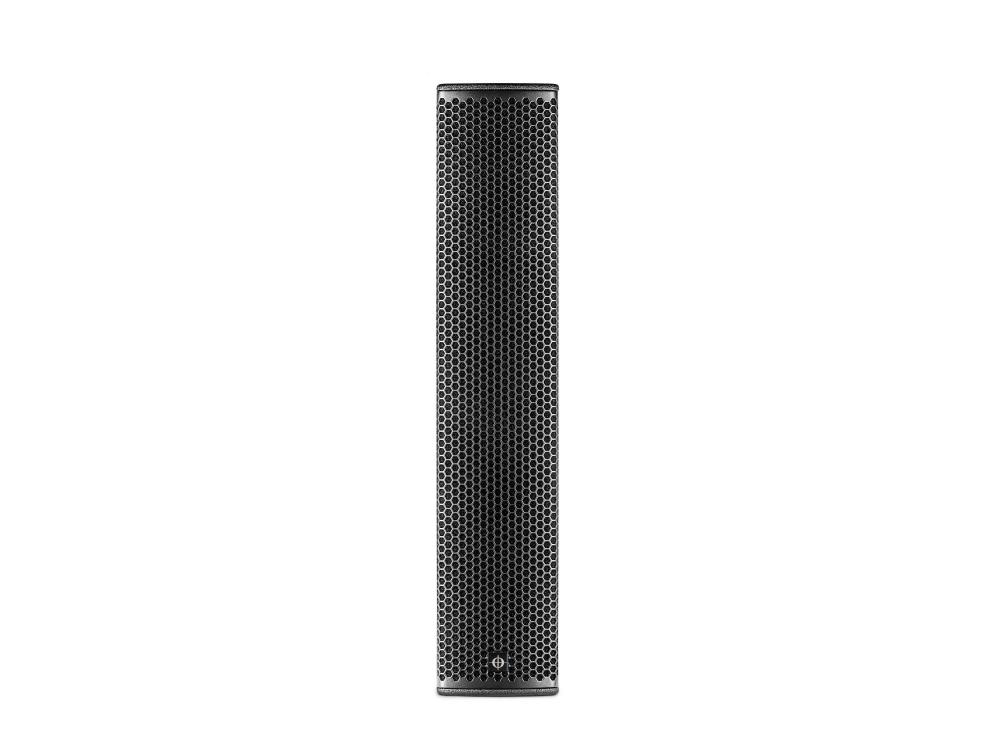

CoRAY4L
|
Audio | |
Frequency response, from |
80 Hz
|
Frequency response, to |
1300 Hz
|
SPL, max |
131.00 dB
|
Nominal power - RMS |
700 W
|
Nominal power - Peak |
2800.00 W
|
impedance |
4 ohm
|
Anschlüsse | |
Speakon NL4xx |
2 pcs
|
Elektrische Eigenschaften | |
IP rating |
55
|
Mechanisch | |
weight |
13.20 kg
|
width |
152.00 mm
|
height |
758.00 mm
|
length |
214.00 mm
|
enclosure material |
Birch plywood
|
stand adapter |
yes
|
rigging adapter |
yes
|
color |
black
|
ceiling installation |
yes
|
wall installation |
yes
|
surface finish |
polyurea coating (PU)
|
special paint |
yes
|
