Info | |
---|---|
tender specification text |
Das System soll aus einer passiv getrennten 2-Wege Lautsprecherbox bestehen, die von einer speziellen Controller-Endstufe angetrieben und geschützt wird. Die Lautsprecherbox soll für den Tieftonbereich einen 8-Zoll Lautsprecher in einem bassreflex- abgestimmten Gehäuse enthalten. Die verwendeten Lautsprecher sollen wetterfest imprägniert sein. Im Hochtonbereich soll ein Druckkammertreiber mit 1,5-Zoll Ringmembran arbeiten. Der verwendete Druckkammertreiber sollen an ein symmetrisches Horn gekoppelt sein. Seine Abstrahlcharakteristik soll 90° betragen. Die Dauerbelastbarkeit des Systems soll 220 Watt RMS betragen. Der Lautsprecher soll eine Nennimpedanz von 8 Ohm aufweisen. Die nutzbare Systembandbreite soll 70 Hertz bis 30.000 Hertz (-3 dB) betragen. Der maximale Spitzenschalldruckpegel soll 124 dB betragen, gemessen mit Rosa-Rauschen in 1m Abstand, unter Halbraumbedingungen und mit einem Crest Faktor von 6. Das Lautsprechergehäuse soll aus Birkenmultiplex bestehen und mit einer witterungs- und feuchtigkeitsbeständigen Polyurea Beschichtung (kurz: PU) vesiegelt sein. Das trapez- förmige Gehäuse soll über Schrägen von jeweils 55°, 25° und 20° verfügen, welche den Einsatz als Bühnenmonitor flexibler gestalten. Die Front des Lautsprechers soll mit einem ballwurfsicheren Schutzgitter versehen sein, welches mit akustisch neu- tralem Schaumstoff hinterleg ist. Seine physikalischen Abmessungen sollen 230 mm in der Breite, 471 mm in der Höhe, sowie 260 mm in der Tiefe betragen. Das Gewicht der Lautsprecherbox soll 9,5 kg betragen. Die Lautsprecherbox soll über M6 und M8 Montagepunkte verfügen, mit denen spezielles Zubehör montiert werden kann. Die Lautsprecherbox soll über einen inte- grierten Hochständerflansch verfügen. Mit optionalen Flugbügeln kann die Lautsprecherbox in horizontaler und vertikaler Aus- richtung montiert werden. Das System soll in den Ausführungen als Linker, sowie Rechter Lautsprecher erhältlich sein. Der Anschluss der Lautsprecherbox soll mittels zwei 4-poligen SpeakON Buchsen erfolgen. Eine integrierte, 'Human-EQ' Filterschal- tung an Anschlusspanel soll bei Aktivierung das Frequenzbild des Lautsprechers für reine Sprachanwendungen optimieren. Die Herstellergarantie soll 5 Jahre betragen.
GAEB
TEXT
|
product type |
compact 2-way passive point-source
|
order code |
Coda-G308-PRO-L Coda-G308-PRO-R Coda-G308-PRO-L-W Coda-G308-PRO-R-W Coda-G308-PRO-L-RAL Coda-G308-PRO-R-RAL |
short summary |
G308-PRO ist ein professionelles Fullrange 2-Wege Multifunktionslautsprecher System für Touring- und Installationsanwendungen. Es hat einen Übertragungsbereich von 70Hz - 22kHz (-6dB), eine AES Leistung von 220 W und kann einen Spitzenpegel von 124 dB (6dB Crest) erreichen. Die Abstrahlcharakteristik beträgt symmertische 90° in der Vertikalen und Horizontalen. Das System wird über einen externen CODA AUDIO LINUS Systemverstärker betrieben, gesteuert und überwacht.
|
product link | |
Product Name |

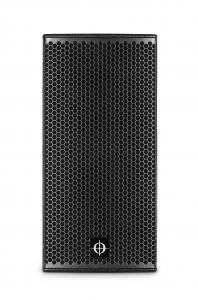

G308-PRO
|
Audio | |
Frequency response, from |
70 Hz
|
Frequency response, to |
30000 Hz
|
SPL, max |
124.00 dB
|
Nominal power - RMS |
220 W
|
Nominal power - Peak |
880.00 W
|
impedance |
8 ohm
|
Nominal dispersion angle, horizontal |
90.00 °
|
Nominal dispersion angle, vertical |
90.00 °
|
Anschlüsse | |

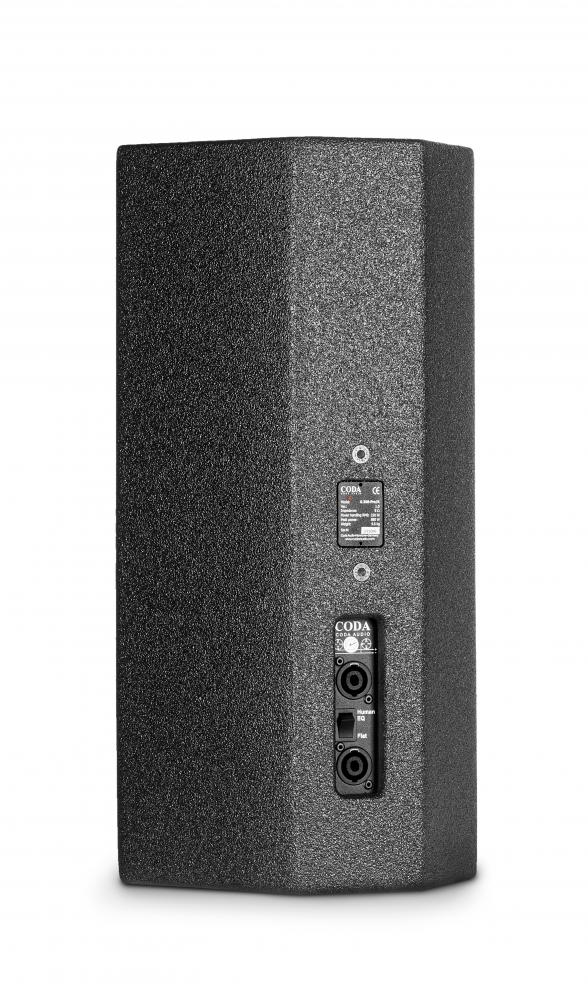

Speakon NL4xx |
2 pcs
|
Elektrische Eigenschaften | |
IP rating |
55
|
Mechanisch | |
weight |
9.50 kg
|
width |
230.00 mm
|
height |
471.00 mm
|
length |
261.00 mm
|
enclosure material |
Birch plywood
|
stand adapter |
yes
|
rigging adapter |
no
|
color |
black
|
ceiling installation |
yes
|
wall installation |
yes
|
surface finish |
polyurea coating (PU)
|
special paint |
yes
|
