Info | |
---|---|
tender specification text |
Das System soll aus einer passiv getrennten 2-Wege Lautsprecherbox bestehen, die von einer speziellen Controller-Endstufe angetrieben und geschützt wird. Die Lautsprecherbox soll für den Tieftonbereich einen 12-Zoll Lautsprecher in einem bassre- flexabgestimmten Gehäuse enthalten. Die verwendeten Lautsprecher sollen wetterfest imprägniert sein. Im Hochtonbereich soll ein Druckkammertreiber mit 1,75-Zoll-Ringmembran arbeiten, der sich mit dem Basslautsprecher in koaxialer Anordnung befin- det. Die verwendeten Druckkammertreiber sollen an ein symmetrisches Horn mit 90° Abstrahlwinkel gekoppelt sein. Die Dauer- belastbarkeit des Systems soll 600 Watt RMS betragen. Der Lautsprecher soll eine Nennimpedanz von 4 Ohm aufweisen. Die nutzbare Systembandbreite soll 60 Hertz bis 20.000 Hertz (-4 dB) betragen. Der maximale Spitzenschalldruckpegel soll 132 dB betragen, gemessen mit Rosa-Rauschen in 1m Abstand, unter Halbraumbedingungen und mit einem Crest Faktor von 6. Das Lautsprechergehäuse soll aus Birkenmultiplex bestehen und mit einer witterungs- und feuchtigkeitsbeständigen Polyurea Beschichtung (kurz: PU) vesiegelt sein. Die Front des Lautsprechers soll mit einem ballwurfsicheren Schutzgitter versehen sein, welches mit akustisch neutralem Schaumstoff hinterleg ist. Seine physikalischen Abmessungen sollen 342 mm in der Breite, 452 mm in der Höhe, sowie 425 mm in der Tiefe betragen. Das Gewicht der Lautsprecherbox soll 19 kg betragen. Die Lautspre- cherbox soll über M6 Montagepunkte verfügen, mit denen spezielles Zubehör montiert werden kann. Die Lautsprecherbox soll mittels Zubehörteilen auf einem Hochständerflansch montiert werden können. Mit optionalen Flugbügeln kann die Lautsprecher- box in horizontaler und vertikaler Ausrichtung montiert werden. Der Anschluss der Lautsprecherbox soll mittels zwei 4-poligen SpeakON Buchsen erfolgen. Die Herstellergarantie soll 5 Jahre betragen.
GAEB
TEXT
|
product type |

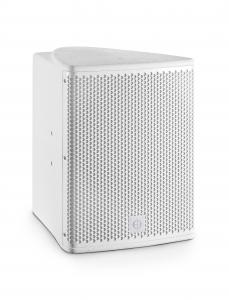

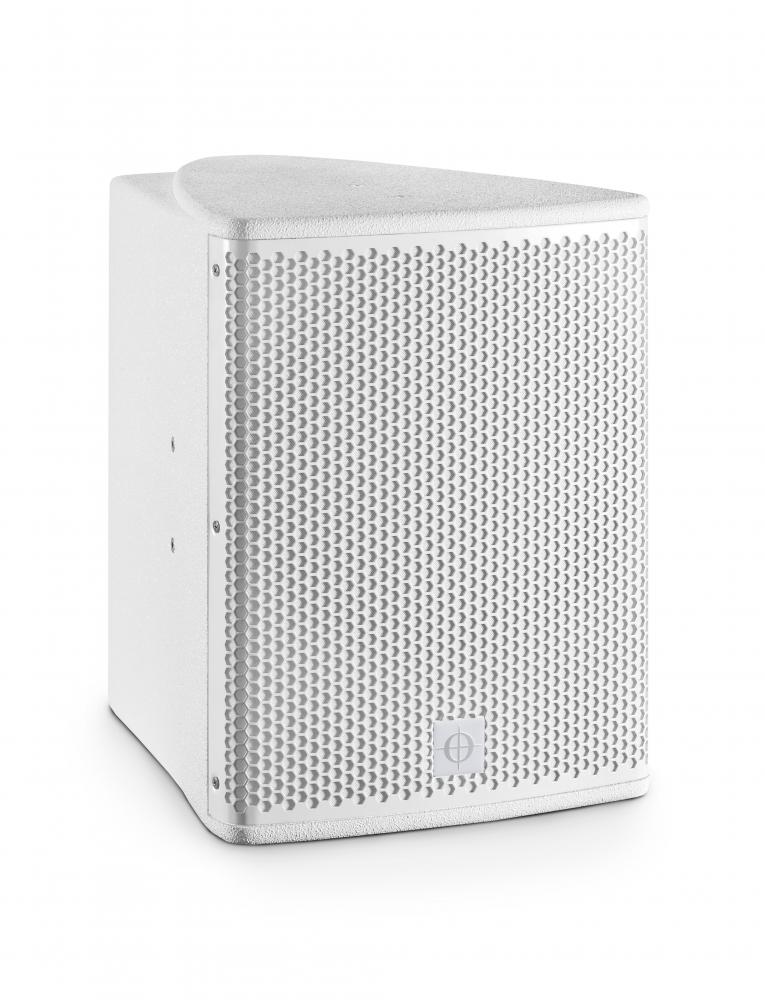

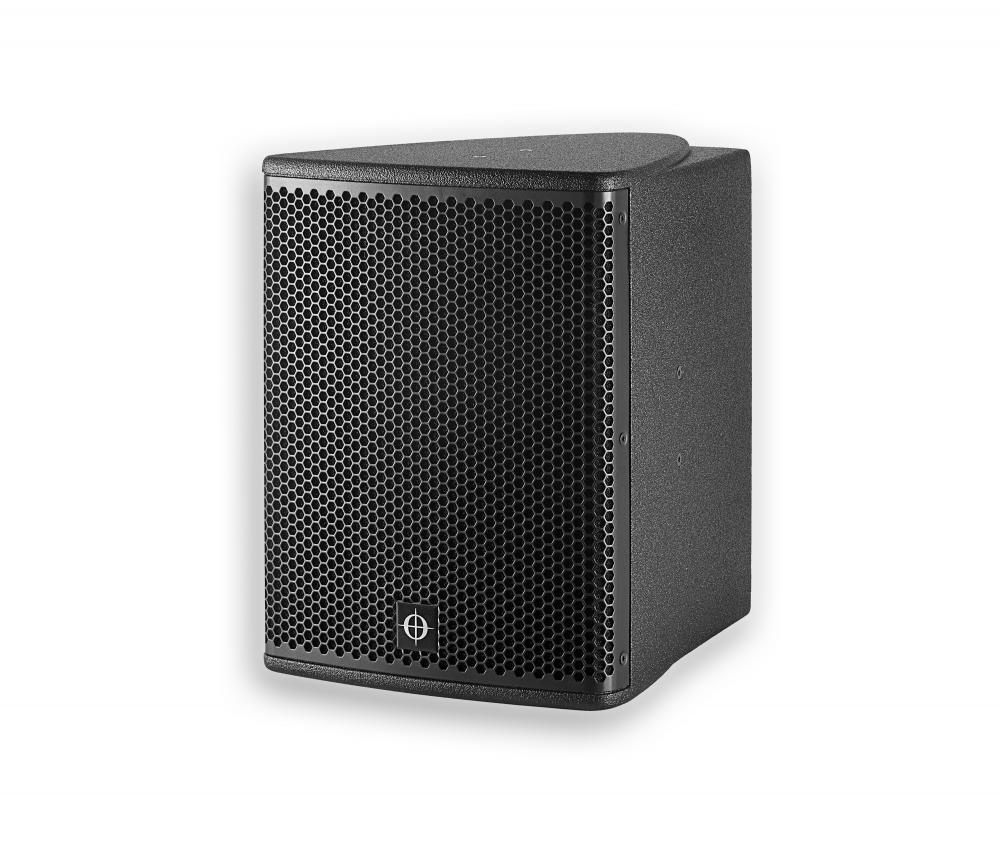

compact 2-way coaxial point-source
|
order code |

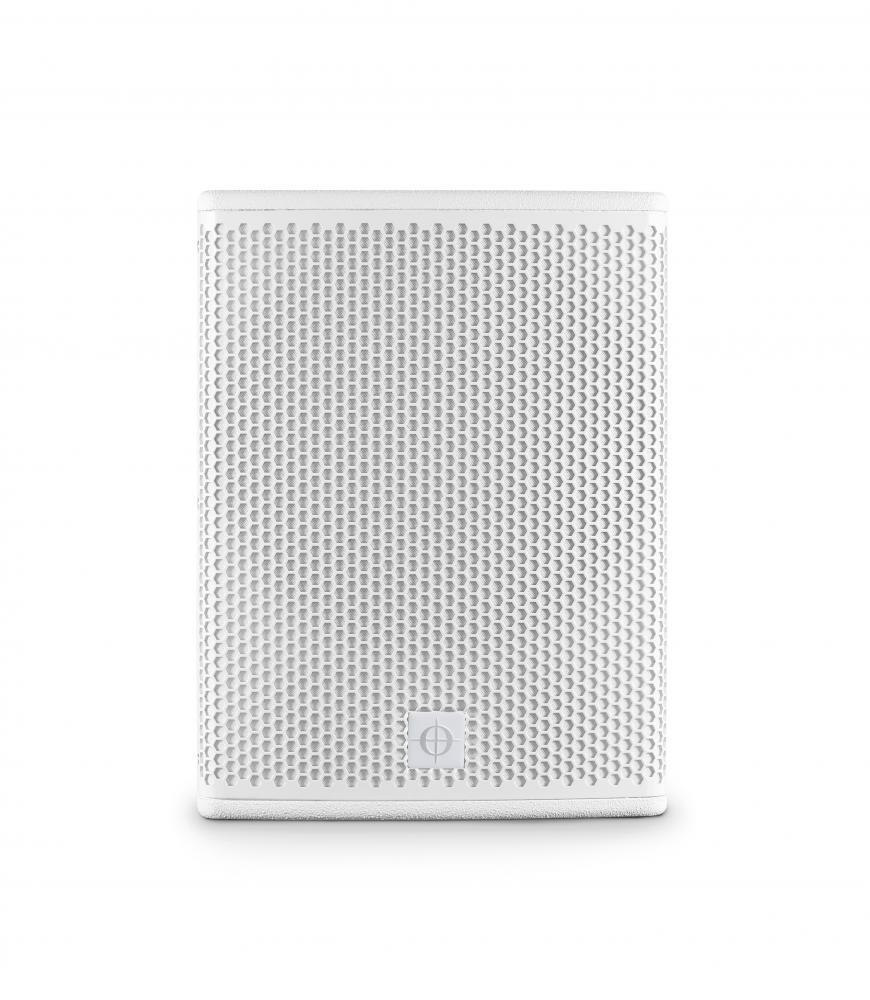

Coda-D12 Coda-D12-W Coda-D12-RAL |
short summary |
D12 ist ein professionelles Fullrange 2-Wege Koaxial-System für Installationsanwendungen. Es hat einen Übertragungsbereich von 60Hz – 20kHz (-6dB), eine AES Leistung von 600 W und kann einen Spitzenpegel von 132 dB (6dB Crest) erreichen. Die Abstrahlcharakteristik beträgt symmetrische 90° in der Vertikalen und Horizontalen. Das System wird über einen externen CODA AUDIO LINUS Systemverstärker betrieben, gesteuert und überwacht.
|
product link | |
Product Name |

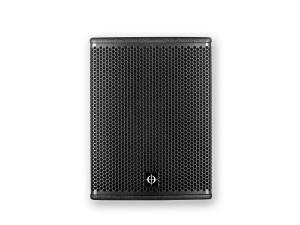

D12
|
Audio | |
Frequency response, from |
60 Hz
|
Frequency response, to |
20000 Hz
|
SPL, max |
132.00 dB
|
Nominal power - RMS |
600 W
|
Nominal power - Peak |
2400.00 W
|
impedance |
4 ohm
|
Nominal dispersion angle, horizontal |
90.00 °
|
Nominal dispersion angle, vertical |
90.00 °
|

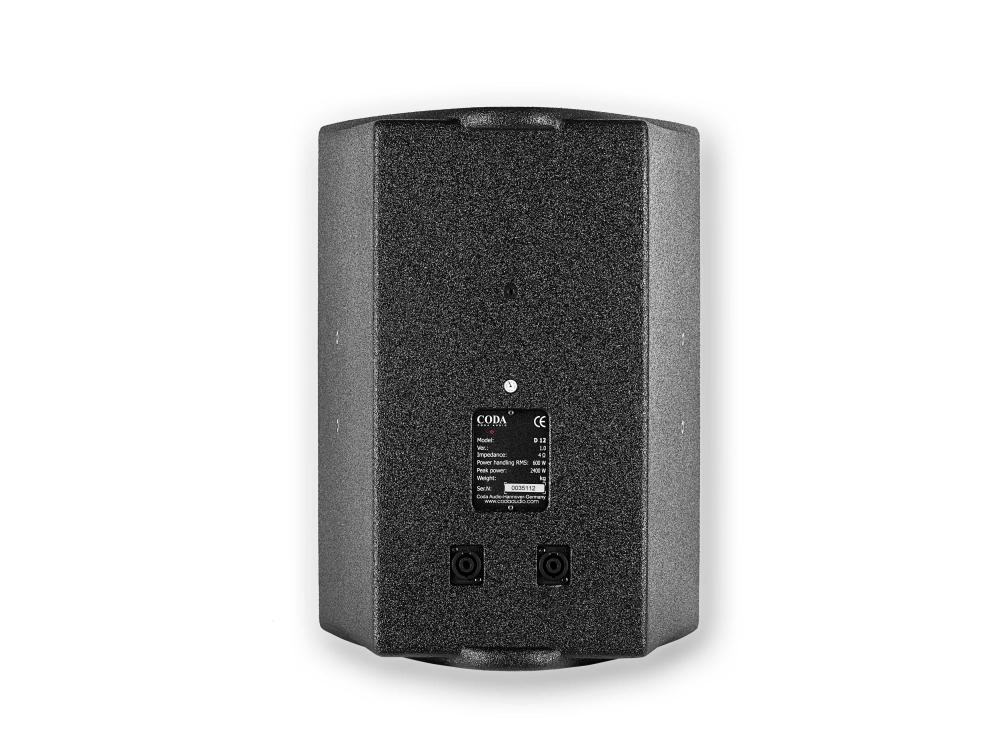

Anschlüsse | |

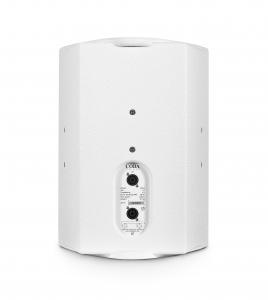

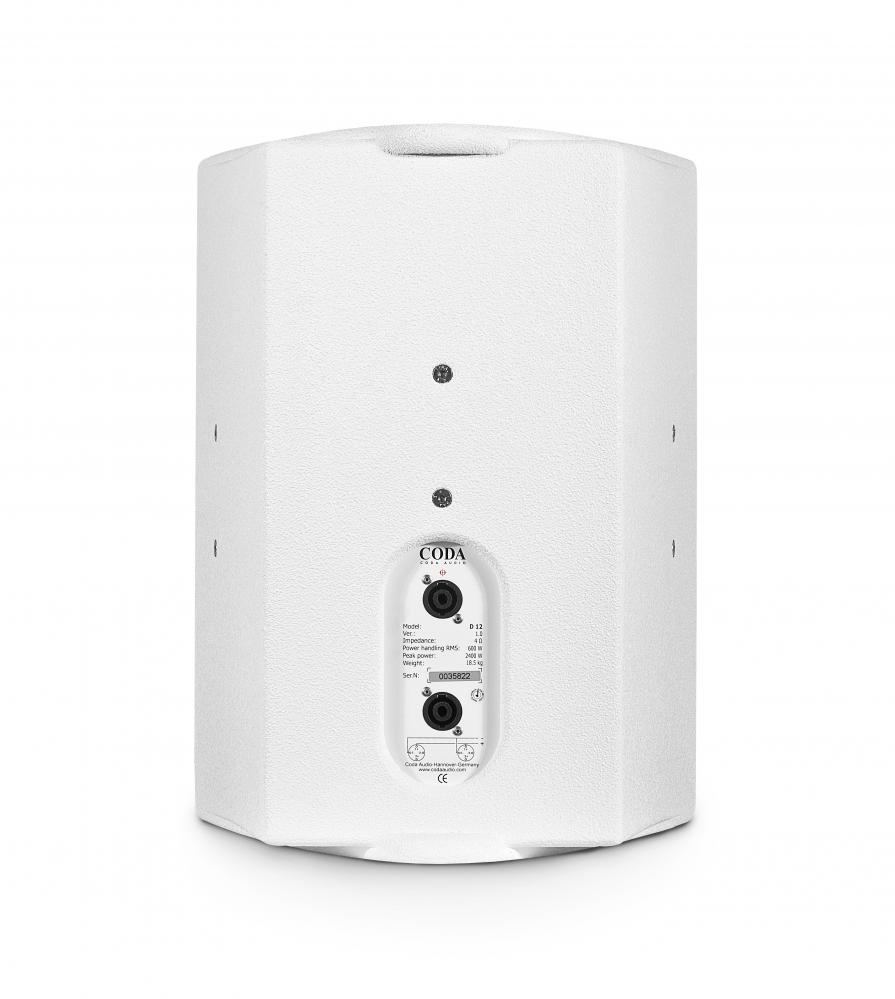

Speakon NL4xx |
2 pcs
|
Elektrische Eigenschaften | |
IP rating |
55
|
Mechanisch | |
weight |
19.00 kg
|
width |
342.00 mm
|
height |
452.00 mm
|
length |
425.00 mm
|
color |
black
|
ceiling installation |
yes
|
wall installation |
yes
|
enclosure material |
Birch plywood
|
surface finish |
polyurea coating (PU)
|
special paint |
yes
|
stand adapter |
no
|
rigging adapter |
no
|
Sammeln Sie interessante Produkte in Ihrer Merkliste und laden Sie die Ausschreibungstexte dann gesammelt herunter.
Downloads |
---|
CAD-Drawings |
---|
CodaAudio_D12_CAD-Drawings.zip |
Accessories CAD-Drawings |
CodaAudio_D12_CAD-Drawings_Accessories.zip |
Acoustical Simulation |
CodaAudio_D12_GLL-Data_v1_0.zip |
