Info | |
---|---|
tender specification text |
Das System soll aus einer passiv getrennten 3-Wege Lautsprecherbox bestehen, die von einer speziellen Controller-Endstufe angetrieben und geschützt wird. Die Lautsprecherbox soll für den Tieftonbereich einen 12-Zoll Lautsprecher und für den Mittel- tonbereich einen 8“ Lautsprecher in einem bassreflexabgestimmten Gehäuse enthalten. Die verwendeten Lautsprecher sollen wetterfest imprägniert sein. Im Hochtonbereich soll ein Druckkammertreiber mit 1,75-Zoll-Ringmembran arbeiten, der sich mit dem 8“ Tiefmittenlautsprecher in koaxialer Anordnung befindet. Die verwendeten Druckkammertreiber sollen an ein symmetri- sches Horn mit 90° Abstrahlwinkel gekoppelt sein. Die Dauerbelastbarkeit des Systems soll 1.000 Watt RMS betragen. Der Lautsprecher soll eine Nennimpedanz von 4 Ohm aufweisen. Die nutzbare Systembandbreite soll 35 Hertz bis 20.000 Hertz (-4 dB) betragen. Der maximale Spitzenschalldruckpegel soll 133 dB betragen, gemessen mit Rosa-Rauschen in 1m Abstand, unter Halbraumbedingungen und mit einem Crest Faktor von 6. Das Lautsprechergehäuse soll aus Birkenmultiplex bestehen und mit einer witterungs- und feuchtigkeitsbeständigen Polyurea Beschichtung (kurz: PU) vesiegelt sein. Die Front des Laut- sprechers soll mit einem ballwurfsicheren Schutzgitter versehen sein, welches mit akustisch neutralem Schaumstoff hinterleg ist. Seine physikalischen Abmessungen sollen 342 mm in der Breite, 700 mm in der Höhe, sowie 425 mm in der Tiefe betragen. Das Gewicht der Lautsprecherbox soll 26 kg betragen. Die Lautsprecherbox soll über M6 Montagepunkte verfügen, mit denen spezielles Zubehör montiert werden kann. Die Lautsprecherbox soll mittels Zubehörteilen auf einem Hochständerflansch mon- tiert werden können. Mit optionalen Flugbügeln kann die Lautsprecherbox in horizontaler und vertikaler Ausrichtung montiert werden. Das System soll in den Ausführungen als Linker, sowie Rechter Lautsprecher erhältlich sein. Der Anschluss der Laut- sprecherbox soll mittels zwei 4-poligen SpeakON Buchsen erfolgen. Die Herstellergarantie soll 5 Jahre betragen.
GAEB
TEXT
|
product type |

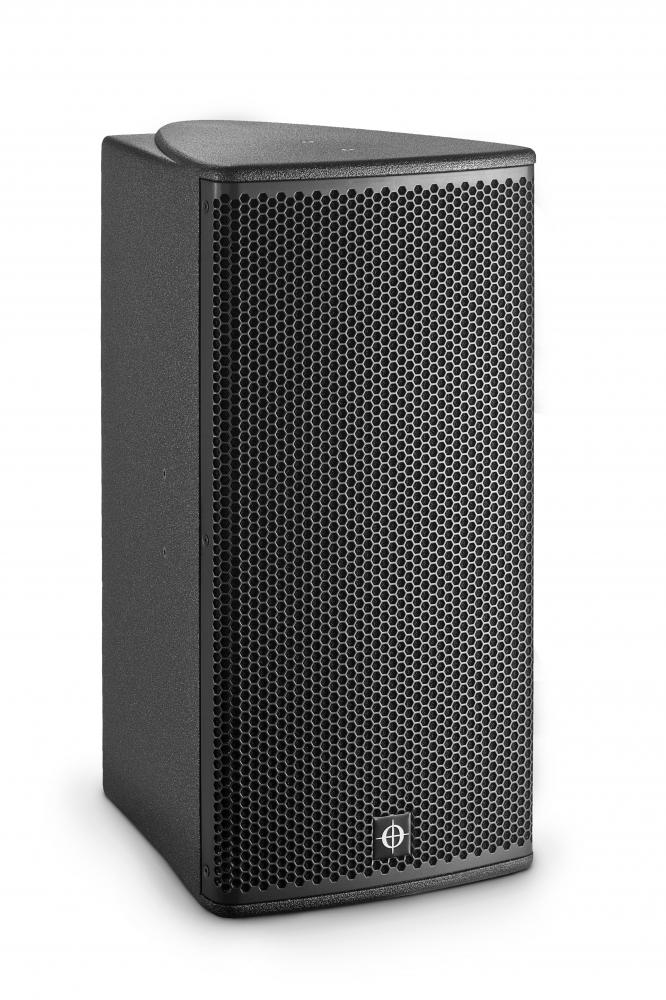

compact 3-way coaxial point-source
|
order code |
Coda-D20-L Coda-D20-R Coda-D20-L-W Coda-D20-R-W Coda-D20-L-RAL Coda-D20-R-RAL |
short summary |
D20 ist ein professionelles True-Fullrange 3-Wege Koaxial-System für Installationsanwendungen. Es hat einen Übertragungsbereich von 35Hz – 20kHz (-6dB), eine AES Leistung von 1.000 W und kann einen Spitzenpegel von 133 dB (6dB Crest) erreichen. Die Abstrahlcharakteristik beträgt symmetrische 90° in der Vertikalen und Horizontalen. Das System wird über einen externen CODA AUDIO LINUS Systemverstärker betrieben, gesteuert und überwacht.
|
product link | |
Product Name |
D20
|
Audio | |
Frequency response, from |
35 Hz
|
Frequency response, to |
20000 Hz
|
SPL, max |
133.00 dB
|
Nominal power - RMS |
1000 W
|
Nominal power - Peak |
4000.00 W
|
impedance |
4 ohm
|
Nominal dispersion angle, horizontal |
90.00 °
|
Nominal dispersion angle, vertical |
90.00 °
|
Anschlüsse | |
Speakon NL4xx |
2 pcs
|
Elektrische Eigenschaften | |
IP rating |
55
|
Mechanisch | |
weight |
26.00 kg
|
width |
342.00 mm
|
height |
700.00 mm
|
length |
425.00 mm
|
color |
black
|
ceiling installation |
yes
|
wall installation |
yes
|
enclosure material |
Birch plywood
|
surface finish |
polyurea coating (PU)
|
special paint |
yes
|
stand adapter |
no
|
rigging adapter |
no
|
Sammeln Sie interessante Produkte in Ihrer Merkliste und laden Sie die Ausschreibungstexte dann gesammelt herunter.
Downloads |
---|
CAD-Drawings |
---|
CodaAudio_D20_CAD-Drawings.zip |
Accessories CAD-Drawings |
CodaAudio_D20_CAD-Drawings_Accessories.zip |
Acoustical Simulation |
CodaAudio_D20_GLL-Data_v1_0.zip |
