Info | |
---|---|
short summary |

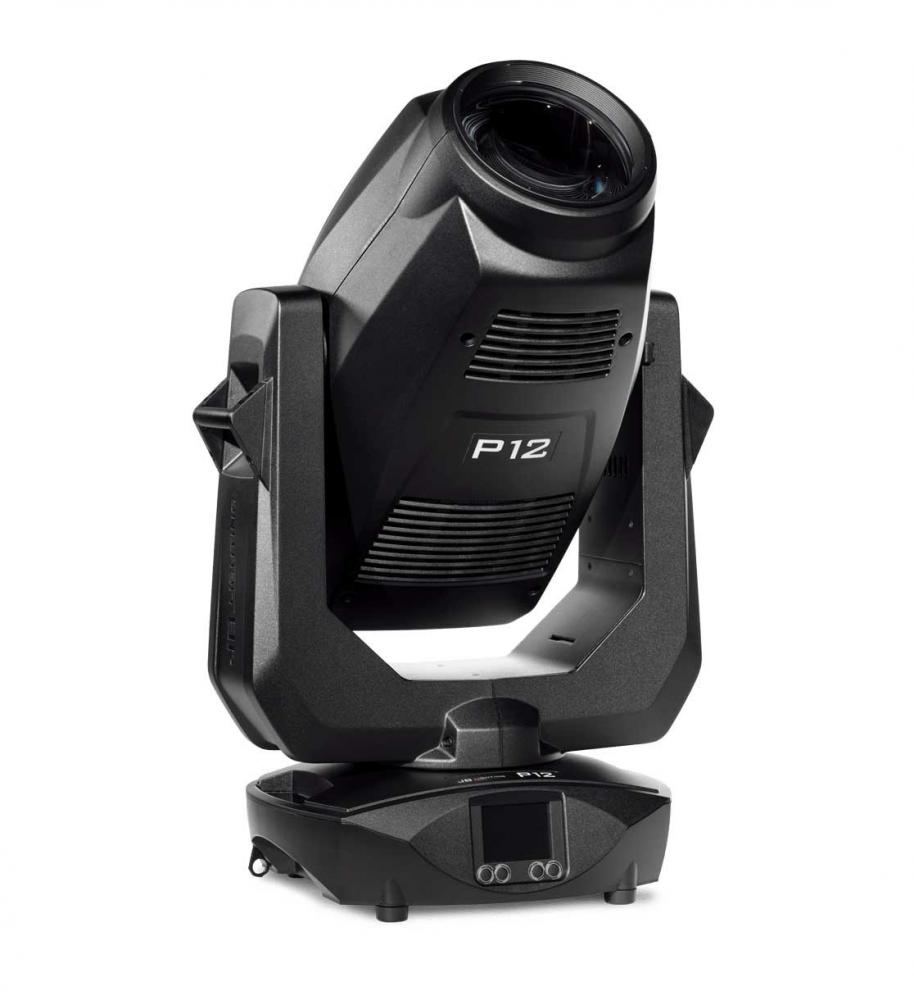

Der P12 Spot ist eine Stimmungskanone per excellence. Mit Animationsmodul und Effekt-Vollausstattung verwandelt er jede Veranstaltung in ein wahres Spektakel. Mit seinen 640 Watt LED-Leistung ist er nicht nur unglaublich leuchtstark, sondern mit nur 23 kg extrem leicht und kompakt. Der extrem leise P12 Spot ist in der Helligkeitsklasse von vergleichbaren Movinglights mit 1.200 Watt zuhause und meistert jede Aufgabe mit Bravour – und das bei gerade einmal 800 Watt Leistungsaufnahme. |
product description |
Der P12, mit 640 Watt LED-Leistung, ist unglaublich leuchtstark und mit nur 23 kg Gewicht extrem leicht und kompakt. Dank des modularen Aufbaus ist er zudem flexibel einsetzbar und kann als Spot- oder Profile-Version verwendet werden. Bei seiner Ausstattung lässt der P12 keine Wünsche offen. Dank des Zoombereichs von 5,7°– 60° (1:10,5), seiner präzisen Optik und der enormen Wandlungsfähigkeit erfüllt er alle Anforderungen an ein modernes Lichtdesign. Mit seiner Effekt-Vollausstattung inklusive Farbrad, zwei Goborädern mit 12 rotierenden Gobos, CMY-Farbmischsystem, linearem CTO bzw. CTB sowie zwei Frostfiltern und Prismen verwandelt er jede Veranstaltung in ein Lichtspektakel. Der sehr leise P12 ist in der Helligkeitsklasse von vergleichbaren Movinglights mit 1.200 Watt zuhause und meistert jede Aufgabe mit Bravour – und das bei gerade einmal 800 Watt Leistungsaufnahme. Der P12 ist ein vielseitiger Verwandlungskünstler für Show- und Theaterbühnen, Opernhäuser, Messen und TV, mit Features wie beispielsweise: • Zoom von 5,7°– 60° (1:10,5) • 2 Goboräder mit je 6 rotierenden Gobos • Elektronischer Shutter mit vorprogrammierten Puls- und Rampfunktionen • 2 Prismen (3-fach zirkular, 5-fach linear) • 2 stufenlose, variable Frostfilter (soft edge, flood frost) • Stufenlose Highspeed-Iris • Grafisches Farb-Touch-Display, elektronisch drehbar • Flüsterleise 29 dB(A) • Flackerfreier Betrieb, Kamera-Mode: 100 | 120 | 600 Hz und 3 kHz • 4 Tragegriffe für einfaches Handling Zusätzlich beim P12 HP (High Power): • CMY-Farbmischung und linearer CTO • 1 Farbrad mit 6 Farben + High CRI-Filter Zusätzlich beim P12 HC (High CRI): • CMY-Farbmischung und linearer CTO • 1 Farbrad mit 7 Farben Zusätzlich beim P12 WW (Warm Weiß): • CMY-Farbmischung und linearer CTB • 1 Farbrad mit 7 Farben |
product code |
VSP124
|
tender specification text |
P12 SPOT HC (High CRI) 640W Allgemein LED-basierter Movinghead-Scheinwerfer mit einer weißen LED-Lichtquelle mit 640 Watt. Aufgrund der optischen Eigenschaften soll der Scheinwerfer sowohl als Profile als auch als Washlight einsetzbar sein. Optionale Lichtquelle HCRI Der Scheinwerfer soll mit einer weißen 640 Watt Lichtquelle bestückt sein. Der Scheinwerfer soll mindestens 19000 Lumen Output erzeugen. Die Farbtemperatur soll ca. 5800 Kelvin betragen. Der CRI soll größer 90 sein. Ansteuerung Die Ansteuerung erfolgt über DMX512. Die Ansteuerung soll sowohl über Kabel, wie auch über ein serienmäßig eingebautes Funk-DMX genutzt werden können. Ebenfalls soll ein W-Lan/Bluetooth-Modul zur Steuerung des Scheinwerfers integriert sein. Die Ansteuerung des LED-Moduls soll in mindestens zwei unterschiedlichen Ansteuerkurven (linear und exponentiell) möglich sein. Pan/Tilt, die Farbmischung und die Rotationen/Positionierungen sollen in 16bit angesteuert werden können. Der Dimmer muss von 0-100% absolut stufenlos arbeiten. Zur Anpassung an unterschiedliche Kamera-Systeme sollen über DMX/RDM verschiedene Wiederhol-Frequenzen für das LED-Modul angewählt werden können. Optisches System Anforderungen an die optischen Eigenschaften des Scheinwerfers sind ein klar definierter Lichtstrahl mit minimalem Streulicht, einem minimalen Abstrahlwinkel von 5.7° und einem maximalen Abstrahlwinkel von 60°. Steuerung Der Scheinwerfer soll mit den Steuerprotokollen DMX512, RDM, Artnet, sACN zu steuern sein, über 5-polige verriegelbare XLR-Verbinder und über 2 verriegelbare Ethernetanschlüsse (IN und OUT) für den Anschluss der Datenleitungen verfügen. Die Auswahl und Speicherung aller vom Anwender einstellbaren Geräteeinstellungen soll über ein am Scheinwerfer befindliches Bedienpanel mit grafischem Farb-Touch-LCD-Display oder über die Datenleitung in Verbindung mit einer Steuereinheit erfolgen. Das grafische Display soll drehbar sein. Der Scheinwerfer soll über eine Akkupufferung für die Einstellung der Scheinwerfereigenschaften verfügen, z.B. für die Einstellung der DMX-Adresse. Der Scheinwerfer soll über die Möglichkeit von mindestens 20 am Gerät speicherbaren Programmschritten verfügen. Mehrere Scheinwerfer sollen in Form einer Reihenschaltung zusammen geschaltet werden können, wobei ein Gerät als Master fungieren soll, dessen Programmeinstellungen von den angeschlossenen Scheinwerfern übernommen werden soll. Der Scheinwerfer soll werksseitig über ein eingebautes Empfangsmodul zur Steuerung per Funk-DMX verfügen. Das Protokoll des Funk-Moduls muss mit Lumen-Radio Sendern kompatibel sein. Effekt-Einheit Die Effekteinheit soll über 1 Farbrad mit 8 Voll- bzw Halbfarben inkl. einem CTB-Filter, 2 Goboräder mit je 6 rotier-, wechsel- und positionierbaren Gobos und einem Sparkleeffekt verfügen. Außerdem soll die Effekteinheit über Iris, ein voll rotierbares Animationsrad, welches soll sowohl waagerecht wie auch senkrecht (Wasser und Feuer) eingeschwenkt werden kann, über 2 Prismen rotier- und positionierbar, 2 stufenlose, austauschbare Frostfilter und Fokus verfügen. Der Zoombereich soll mindestens 5,7° - 60° abdecken. Die Farbmischung soll über CMY erfolgen mit einem variablen CTO. Es soll durch einfachen Tausch des Animationsmoduls durch ein optionales Blendenschiebermodul ein Spot auf einen Profile umgerüstet werden können. Installation Der Scheinwerfer soll über ein Basement verfügen und in jeder Position zu betreiben sein. Wobei die Montage des Scheinwerfers mit zwei Adapterplatten, die mit Klemmen verschraubt werden können, durchführbar sein soll. Die Adapterplatten sollen am Scheinwerfer mit Camloc-Schnellverschlüssen montiert werden können. Ein verstärkter Ankerpunkt am Basement des Scheinwerfers für ein Sicherungsseil muss vorhanden sein. Netzanschluss und Stromversorgung Der Scheinwerfer soll mit den Netzspannungen von 100V - 240V und 50 - 60 Hz betrieben werden können. Die Leistungsaufnahme soll bei maximal 800VA sein. Der Scheinwerfer soll über powerCON TRUE1 IN/OUT Anschlüsse verfügen. Reinigung und Instandhaltung Der Scheinwerfer soll möglichst servicefreundlich sein. Dazu gehören einfach zu reinigende Linsen, Effekte und Luftfilter, sowie Einschubtechnik für CMY/CTO, Farb-/Goboräder, Iris und Blendenschieber. Die Einschübe müssen so aufgebaut sein, dass sie ohne zusätzliches Abstecken von Kabelverbindungen herausgezogen werden können! Das optische System soll staubsicher sein. Das LED-Modul soll im Bedarfsfall vom geübten Anwender selbst und ohne Löten getauscht werden können. Umgebung Der Scheinwerfer soll in einer trockenen, gut belüfteten Umgebung, deren Temperatur max.40° C nicht übersteigt, betrieben werden. Abmessungen und Gewichte Abmessungen maximal: B 421 x T 264 x H 682 mm. Gewicht: 23 kg GAEB TEXT |
product type |
Moving Light LED Spot
|
product link | |
Anschlüsse | |
total number of DMX inputs |
1 pcs
|
total number of DMX outputs |
1 pcs
|
DMX connector types |
5pin
|
Bluetooth |
yes
|
total network ports FastEthernet |
2 pcs
|
built-in Switch |
yes
|
Steuerung | |
max Dimmer resolution |
16 bit
|
control channels, min |
35 ch
|
control channels, max |
47 ch
|
RDM |
yes
|
wireless dmx |
yes
|
protocol-DMX |
both
|
protocol-Artnet |
both
|
protocol-sACN |
both
|
Elektrische Eigenschaften | |
power consumption amps, max |
3.33 A
|
power consumption watt, max |
800.00 W
|
AC Volts, min |
110 V
|
AC Volts, max |
240 V
|
AC Frequency, min |
50 Hz
|
AC Frequency, max |
60 Hz
|
IP rating |
20
|
operating temp, max |
45.00 °C
|
PWM rate |
3000.00
|
built-in dimmer |
LED current-controlled
|
power input connector |
Truecon
|
cooling |
active
|
power output connector |
Truecon
|
noise level dba at 1m distance |
29 db
|
Mechanisch | |
weight |
23.00 kg
|
width |
421.00 mm
|
height |
682.00 mm
|
length |
264.00 mm
|
pan range |
540 °
|
tilt range |
280 °
|
truss mountable |
with optional accessories
|
Optik | |
output lumen, max |
19000 lm
|
beam angle/zoom, min |
5.70 °
|
beam angle/zoom, max |
60.00 °
|
light source |
LED
|
Number of light sources |
1 pcs
|
wattage per light source |
640.00 W
|
optics/projection type |
Spotlight
|
shutter/strobe frequency, max |
20 Hz
|
variable/linear frost |
yes
|
color temperature, min |
2500 K
|
color temperature, max |
5800 K
|
min CRI |
90 CRI
|
drop-in frosts |
2 pcs
|
max CRI |
90 CRI
|
lens diameter |
150 mm
|
fixed/virtual colorwheels |
1 pcs
|
gobowheels total |
2 pcs
|
rotating gobowheels |
2 pcs
|
number of rotating gobos |
12 pcs
|
prism |
mutiple (2)
|
separate CTO wheel |
flag
|
prism morphing |
yes
|
animation wheels |
1 pcs
|
animation wheel functionality |
partially rotatable
|
CMY colormixing |
flag
|
