Info | |
---|---|
short summary |
Kettenzug, BGV D8 plus,
1250 kg Traglast, 8 m/min |
product type |
Kettenzug (D8 plus)
|
short, neutral tender spec text | |
product code |
400751
|
order code |
400751
|
product link | |
product description |

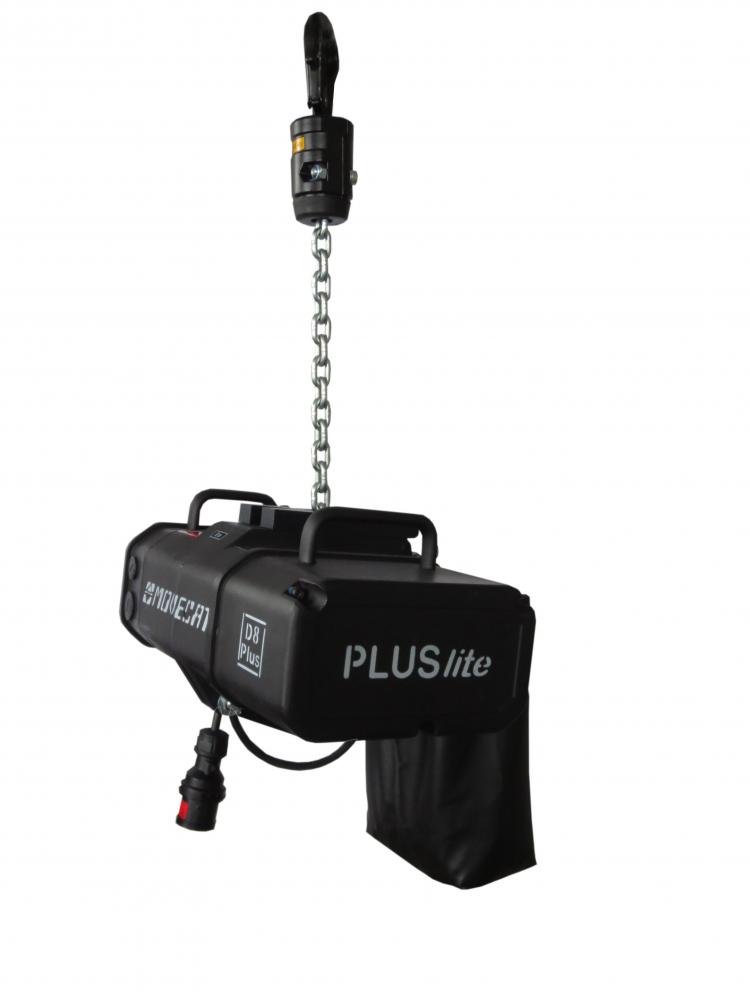

Die Movecat PLUSlite Kettenzüge wurden als kostengünstige Riggingzüge für den Einsatz im medientechnischen Umfeld entwickelt. Sie sind die erste Wahl, wenn es um das, sichere und zuverlässige Heben und Positionieren von Traversen, Bühnen, Groundsupports oder medientechnischen Geräten geht. Trotz der günstigen Preisgestaltung wurde schon bei der Grundausstattung auf eine professionelle Basis und hochwertige Sicherheitseinrichtungen Wert gelegt.
Auslegung der tragenden Teile auf die 2-fache Nennbelastung und einem Sicherheitsfaktor von „10“ für die Kette sowie ein hochwertiges Getriebe und zwei effiziente Gleichstrombremsen in Kombination mit einer patentierten Überlasteinrichtung sind selbstverständlicher Standard in dieser Baureihe. Die Basicplate Kettenführung sorgt für eine zuverlässige Kettenführung und reduziert das Risiko von Kettenklemmern. Die Züge sind äußerst leichtgewichtig sowie kompakt und bieten sich insbesondere für Einsätze mit beschränktem Raum an. Alle Züge können ohne Umbauten als Kletterzug oder in Standard-einbaulage genutzt, und die meisten Modelle auf den Nennlast-erweiternden zweisträngigen Betrieb umgebaut werden. Die PLUSlite Kettenzüge nach igvw SQ P2 D8 Plus ermöglichen den Auf- und Abbau sowie Einrichtbetrieb ohne die sonst erforderliche „zweite“ Sicherung beziehungsweise das bei D8 Anwendungen geforderte zeitaufwendige „Tothängen“ der Anlagen. Standardseitig werden die PLUSlite Züge mit 18 m oder 24 m Hubhöhe, einer Einlochaufhängeöse, mit zwei robusten Tragegriffen, Kabelverschraubungen, einem festmontierten Kettenspeicher und als DC-Version mit einem H07RN-F Anschlusskabel mit schwarzem CEE 4-pin Steckverbinder oder als RC-Version mit einem schwarzem CEE 4-pin Stecker für Power und einem gelben CEE 4- pin für Remote Control geliefert. Die PLUSlite KIettenzüge sind in DC (Direct-Control 400 V AC) oder RC (Remote-Control/Low-Voltage 24 V DC) Ausführung verfügbar und werden in CE konformer, geprüfter, betriebsfertiger Ausführung ausgeliefert. Die Züge sind für den Betrieb mit Movecat Phasenwendesteuerungen gemäß DIN 60204-32 und EN 13849-1 ausgelegt und sind bei dementsprechender Nutzung gemäß der Betriebsanleitung mit dem CE Kennzeichen ausgestattet. Eine UVV-Sachkundigen-Werksprüfung vor Erstinbetriebnahme für mobile Anwendungen sowie die VDE 0701/0702 Erstprüfung sind ebenfalls enthalten. |
MSRP EUR |
3000.00 EUR
|
EAN |
400751
|
MOQ (minimum order quantity) |
1 pcs
|
Steuerung | |
speed controllable |
no
|
Elektrische Eigenschaften | |
AC Volts, min |
380 V
|
AC Volts, max |
415 V
|
AC Frequency, min |
50 Hz
|
AC Frequency, max |
60 Hz
|
hoist power input connector |
red 3P+E IEC-60309 16A
|
BTU/h |
10236.00 BTU/h
|
Mechanisch | |
weight |
145.00 kg
|
width |
435.00 mm
|
height |
490.00 mm
|
length |
643.00 mm
|
max chain length |
80.00 m
|
max speed |
8.00 m/min
|
falls (in default configuration) |
1 pcs
|
number of brakes |
2 pcs
|
max number of falls |
2 pcs
|
2-track geared limit switch |
optional
|
4-track geared limit switch |
no
|
shipping weight |
150.00 kg
|
Sonstiges | |
chain color |
black
|
Statisch | |
load capacity |
1250 kg
|
brake/security level |
BGV D8 plus
|
integrated load cell |
upgradeable
|
programmable start/stop ramps |
no
|
position detection |
optional
|
load cell connectors |
wired (star wiring)
|
load cell control |
analog
|
