Info | |
---|---|
tender specification text |
4-fach Motorcontroller
gemäß DUV V 54 / BGV D8 und D8 Plus / igvw SQ P2 für 400 V AC Direktantriebe Mindest-Ausstattung: - Je Antrieb einstellbare Motorschutzschalter - NOT-AUS-Taster, selbstverriegelnd - Statusanzeige für Bereit (READY) und Fehler (ERROR) - 4x Drehschalter zur direkten Anwahl der Fahrtrichtung - 4x Motorabgänge CEE 16 A 4pol 16-pol - 1,0 m H07RNF Anschlusskabel mit 400 V/3 Ph/16 A CEE-5p Phasenwendestecker - robustes Metallgehäuse - EN 60204-32, EN 13849-1 und VDE 0113 konform - Nicht für Encoder-, Lastmess-, Link- und Netzwerkbetrieb geeignet GAEB TEXT |
short summary |
4-fach Motorcontroller,
gemäß BGV D8 / D8 plus, |
product type |
4-kanal Controller (BGV D8 plus)
|
product link | |
product description |

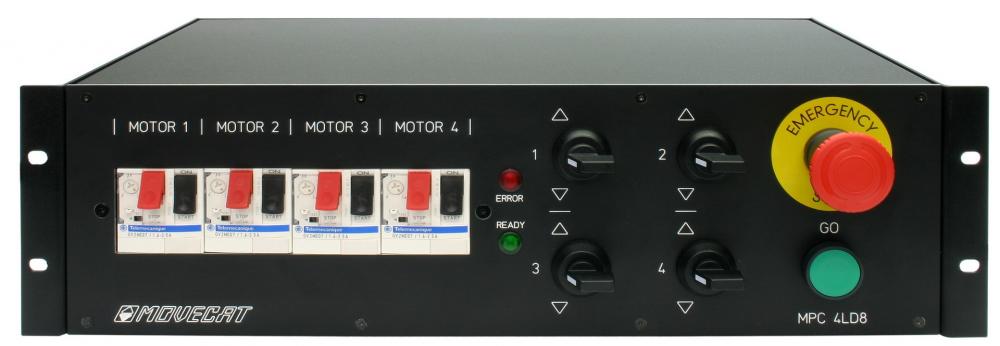

Die Motion Power Controller der Lite-Serie in DC- (DirectControl 400 V AC) oder RC- (Remote-Control/LowVoltage 24 V DC) Ausführung stellen eine Erweiterung der praxisbewährten Movecat Kinetik-Controller-Serien dar. Sie wurden als einfache Stand-Alone-Lösungen für kleine Rigginganwendungen konzipiert, jedoch ohne Kompromisse in Sachen Ergonomie und Sicherheit zu machen.
Sie vereinen in einem robusten 3 bzw. 5 HE-Metallgehäuse alle relevanten Komponenten zur sicheren Steuerung von zwei bis acht asynchronen Drehstromantrieben wie die Elektrokettenzüge der Movecat Eco, Plus, Compact, Ecolite, Plus-C und Pluslite Serien. Es können je Controller zwei bis acht Züge, bzw. Antriebe, direkt ohne weitere Steuer- oder Zusatzgeräte betriebs- und anwendersicher gesteuert werden. Die Anwahl der Fahrtrichtung Heben und Senken erfolgt über robuste Drehschalter, die Aktivierung der Fahrt über einen zentralen „GO“-Taster. Als Sicherheitselemente sind ein selbstverriegelnder Not-Aus-Taster, eine Phasenausfall-, Phasenfolge- und Unterspannungsüberwachung sowie einzeln für jeden Motor individuell justierbare Motorschutzschalter integriert. Alle Sicherheitselemente wurden in einer aufeinander folgenden „Sicherheitskette“ angeordnet, so dass ein Betriebsfehler unmittelbar zum sicheren Stillstand aller Antriebe führt. Die Betriebszustände werden mittels zweier Signalelemente visualisiert. Motor-Steckverbinder CEE 16 A 4pol (DC-Ausführung) bzw. optional Multipin-Steckverbinder (4LD und 8LD8 in DC- und RC-Ausführung) können rückseitig direkt gesteckt werden. Die Controller der Lite-Serie sind in Summe einfach und intuitiv nach dem Plug-and-Lift Prinzip zu handhaben. Die MPC LD8 Controller stehen in DC und RC-Ausführung für verschiedene Motorleistungen von 0,25 bis 3,0 kW zur Verfügung. Die Controller sind konform zu EN 60204-32, EN 13849-1 sowie VDE 0113 und für die Steuerung von Hebezeugen gemäß den Vorgaben der BGV D8 und igvw SQ P2 D8 Plus geeignet. Die MPC 4LD8 Controller empfehlen sich in Verbindung mit den Eco, Ecolite, Compact, Plus, Plus-C und Pluslite Zügen für kleine professionelle Rigginganwendungen im Messe-, Event-, Studio- und Tourneegeschäft. |
product code |
400391
|
order code |
400391
|
MSRP EUR |
1300.00 EUR
|
EAN |
400391
|
Steuerung | |
speed controllable |
no
|
Elektrische Eigenschaften | |
channels |
4 pcs
|
power input connector |
fixed
|
hoist power output connector |
red 3P+E IEC-60309 16A
|
maximum number of cascadable/linkable devices |
1
|
Mechanisch | |
weight |
9.50 kg
|
width |
482.60 mm
|
height |
133.35 mm
|
length |
310.00 mm
|
height in rack-units |
3 U
|
Statisch | |
brake/security level |
BGV D8 plus
|
programmable start/stop ramps |
no
|
connection option for load cells |
no
|
Sammeln Sie interessante Produkte in Ihrer Merkliste und laden Sie die Ausschreibungstexte dann gesammelt herunter.
Downloads |
---|
englisches Datenblatt |
---|
x17_Movecat Datenblatt MPC 2_4_6_8LD8_EN_180124.pdf |
deutsches Datenblatt |
x17_Movecat Datenblatt MPC 2_4_6_8LD8_DE_180124.pdf |
