Info | |
---|---|
tender specification text |
Das System soll aus einer passiv getrennten 2-Wege Lautsprecherbox bestehen, die von einer speziellen Controller-Endstufe angetrieben und geschützt wird. Die Lautsprecherbox soll für den Tieftonbereich einen 5-Zoll Lautsprecher in einem bassreflex- abgestimmten Gehäuse enthalten. Die verwendeten Lautsprecher sollen wetterfest imprägniert sein. Im Hochtonbereich soll ein Druckkammertreiber mit 1,75-Zoll-Ringmembran arbeiten, der sich mit dem Basslautsprecher in koaxialer Anordnung befindet. Der verwendete Druckkammertreiber soll an ein symmetrisches Horn mit 90° Abstrahlwinkel gekoppelt sein. Die Dauerbelast- barkeit des Systems soll 125 Watt RMS betragen. Der Lautsprecher soll eine Nennimpedanz von 16 Ohm aufweisen. Die nutz- bare Systembandbreite soll 90 Hertz bis 30.000 Hertz (-3 dB) betragen. Der maximale Spitzenschalldruckpegel soll 117 dB betragen, gemessen mit Rosa-Rauschen in 1m Abstand, unter Halbraumbedingungen und mit einem Crest Faktor von 6. Das Lautsprechergehäuse soll aus Birkenmultiplex bestehen und mit einer witterungs- und feuchtigkeitsbeständigen Polyurea Beschichtung (kurz: PU) vesiegelt sein. Die Front des Lautsprechers soll mit einem Filz bespannt sein. Seine physikalischen Abmessungen sollen 160 mm in der Breite, 160 mm in der Höhe, sowie 160 mm in der Tiefe betragen. Das Gewicht der Laut- sprecherbox soll 3,5 kg betragen. Die Lautsprecherbox soll über M6 Montagepunkte verfügen, mit denen spezielles Zubehör montiert werden kann. Mittels einem 3/8-Zoll Gewinde soll die Lautsprecherbox direkt auf ein Mikrofonstativ geschraubt werden können. Mit einem im Lieferumgang enthaltenen U-Bügel kann die Lautsprecherbox in horizontaler und vertikaler Ausrichtung montiert werden. Der Anschluss der Lautsprecherbox soll mittels zwei 4-poligen SpeakON Buchsen erfolgen. Die Herstellerga- rantie soll 5 Jahre betragen.
GAEB
TEXT
|
product type |
ultracompact 2-way point-source
|
order code |
Coda-D5-CUBE Coda-D5-CUBE-W Coda-D5-CUBE-RAL |
short summary |

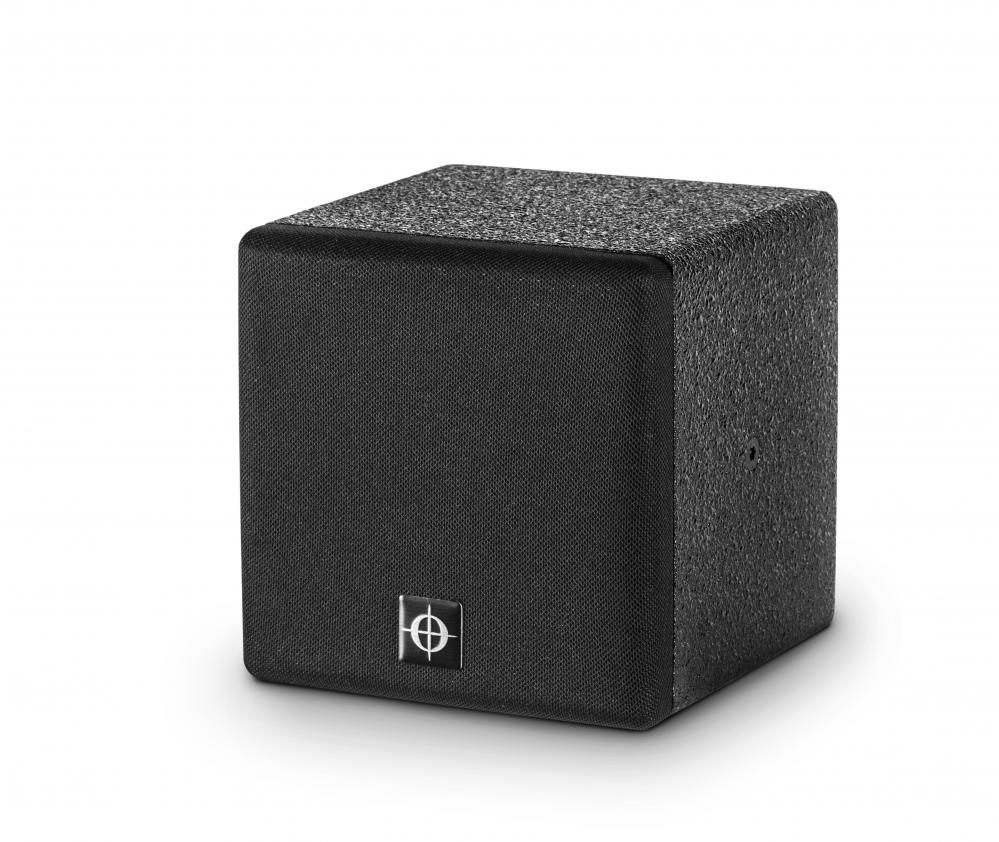

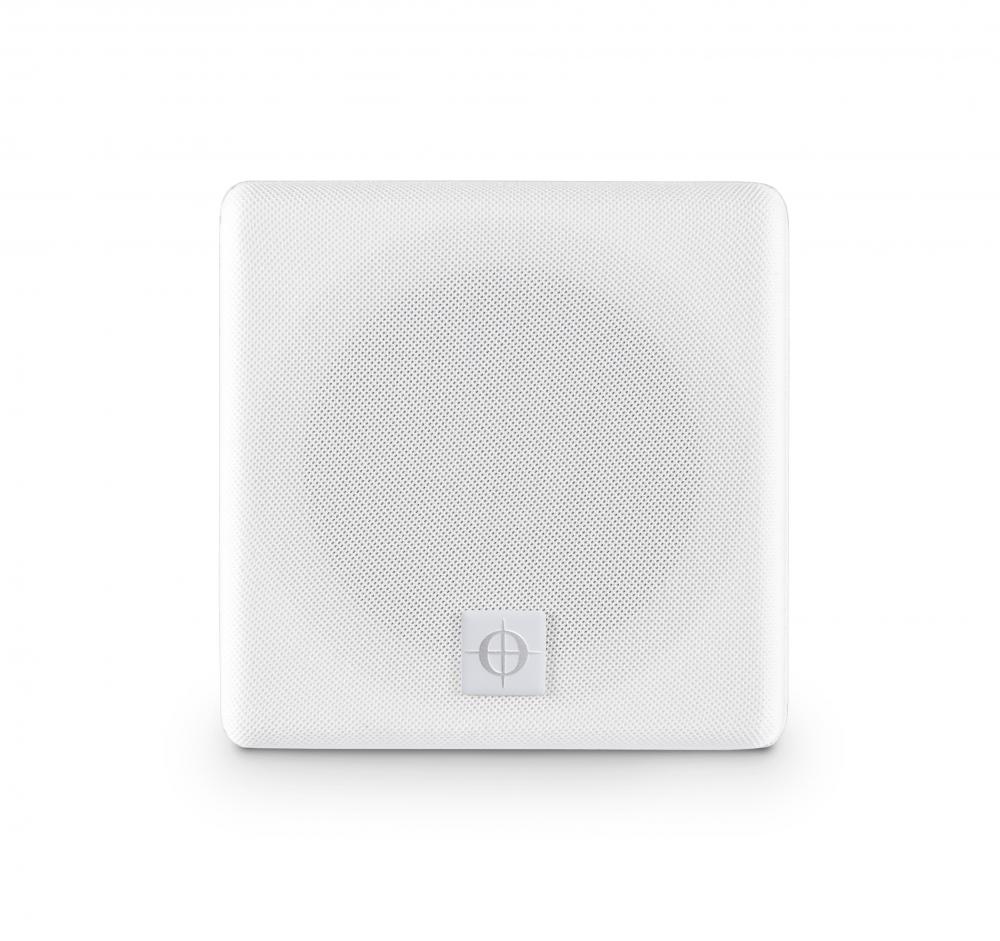

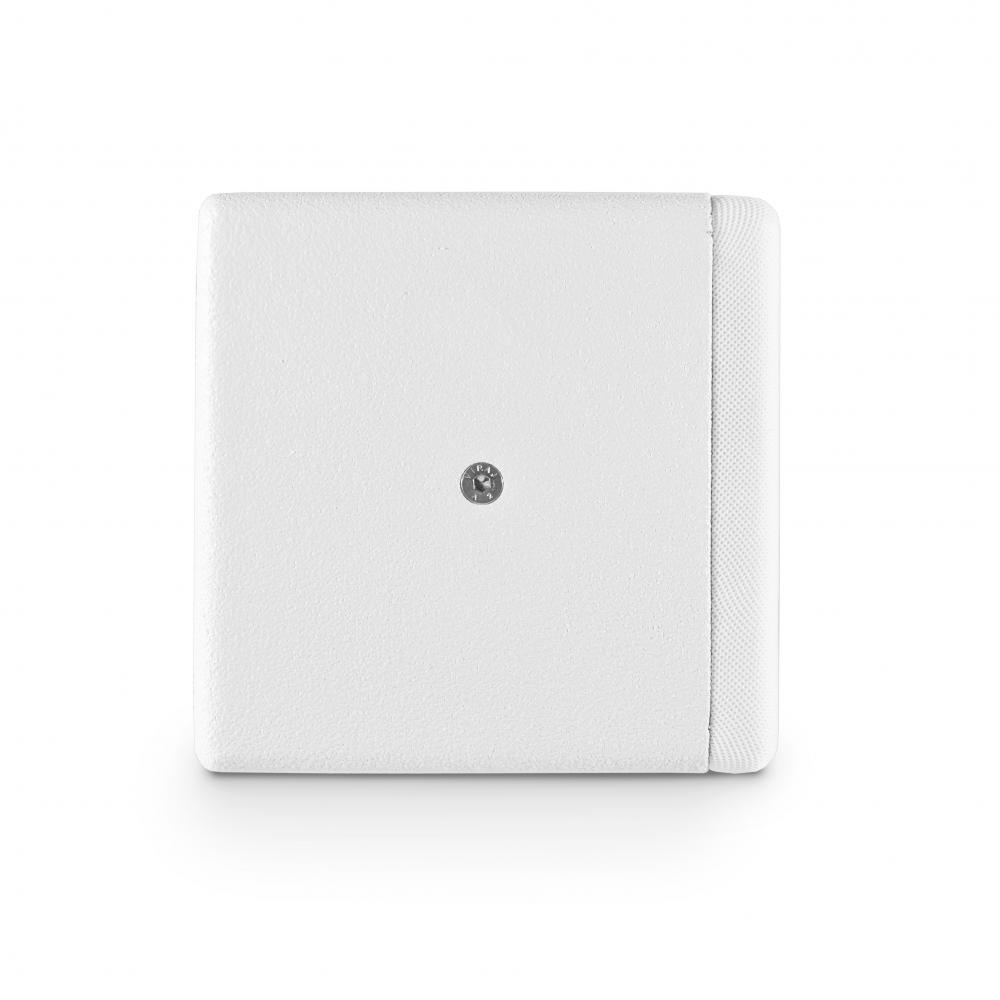

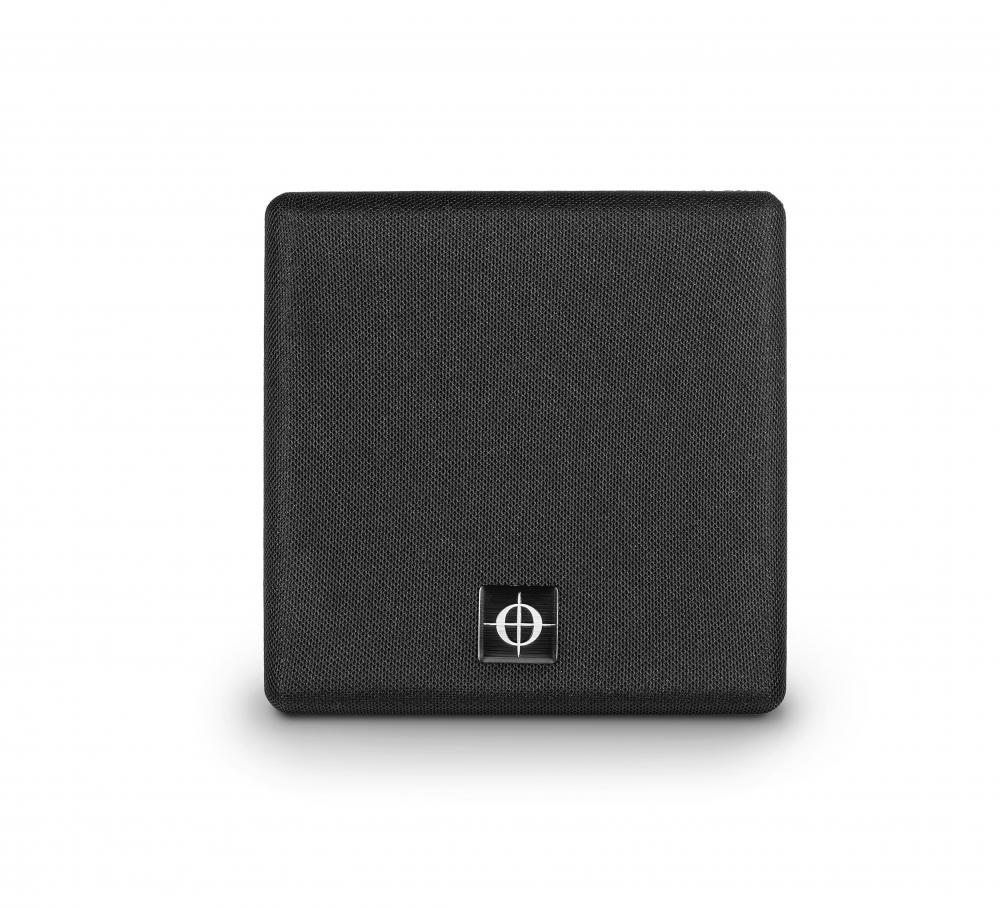

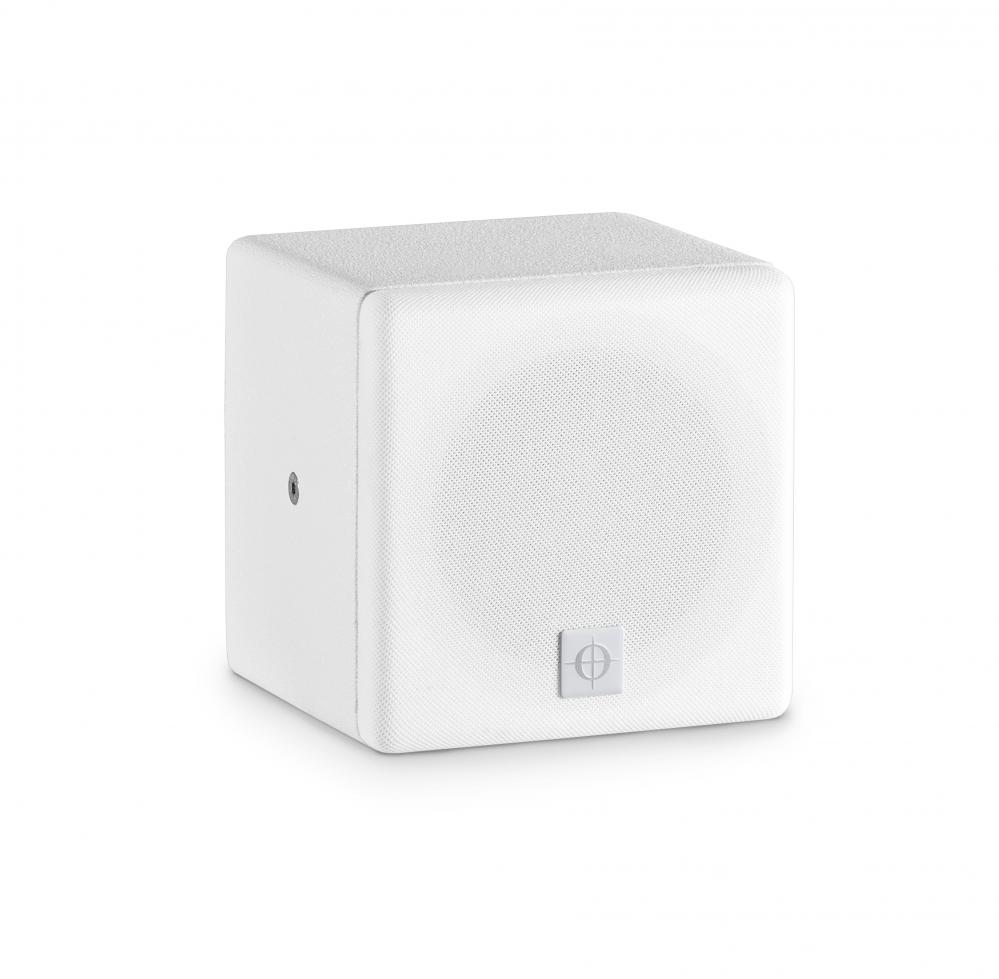

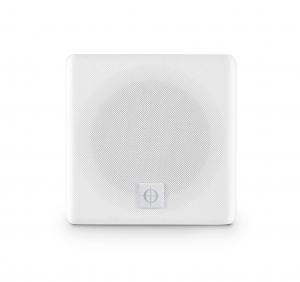

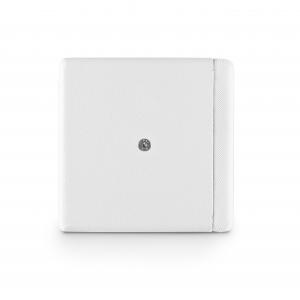

D5-CUBE ist ein professionelles Fullrange 2-Wege Ultrakompakt-System für Touring- und Installationsanwendungen. Es hat einen Übertragungsbereich von 90Hz – 30kHz (-6dB), eine AES Leistung von 125 W und kann einen Spitzenpegel von 117 dB (6dB Crest) erreichen. Die Abstrahlcharakteristik beträgt symmetrische 90° in der Vertikalen und Horizontalen. Das System wird über einen externen CODA AUDIO LINUS Systemverstärker betrieben, gesteuert und überwacht.
|
product link | |
Product Name |

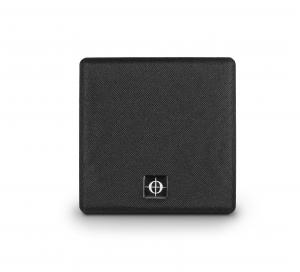

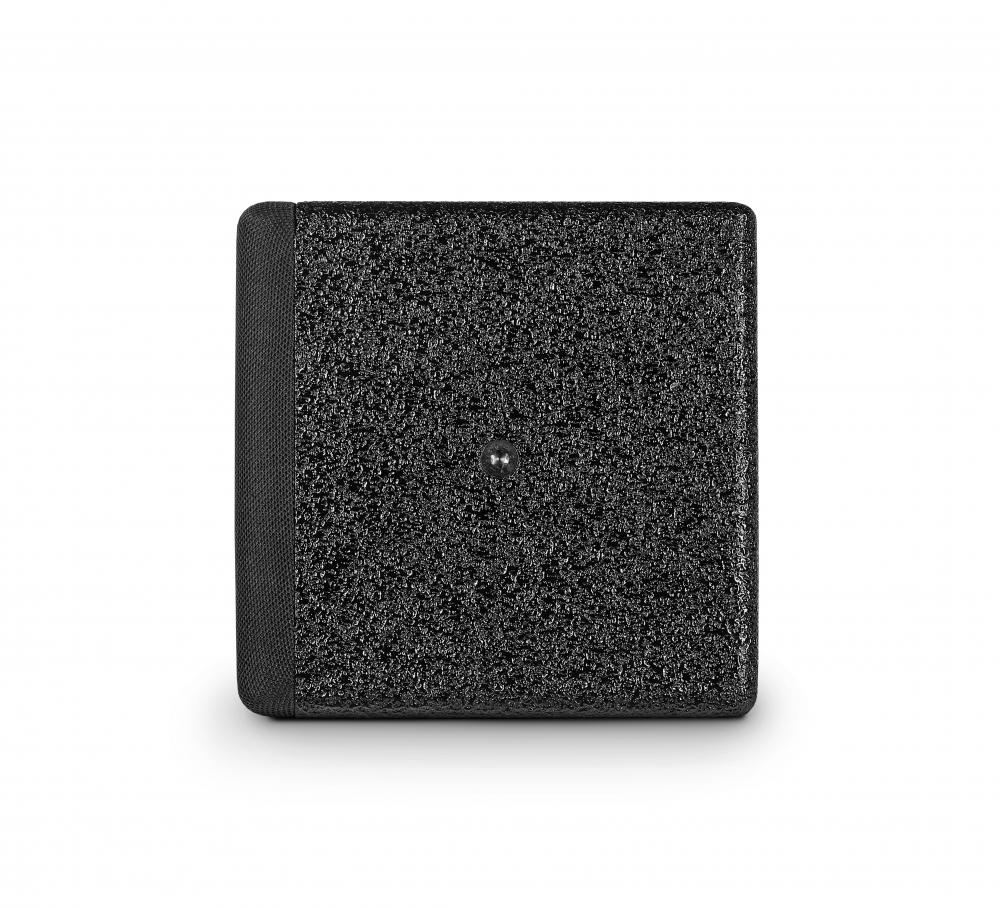

D5-CUBE
|
Audio | |
Frequency response, from |
90 Hz
|
Frequency response, to |
30000 Hz
|
SPL, max |
117.00 dB
|
Nominal power - RMS |
125 W
|
Nominal power - Peak |
500.00 W
|
impedance |
16 ohm
|
Nominal dispersion angle, horizontal |
90.00 °
|
Nominal dispersion angle, vertical |
90.00 °
|
Anschlüsse | |

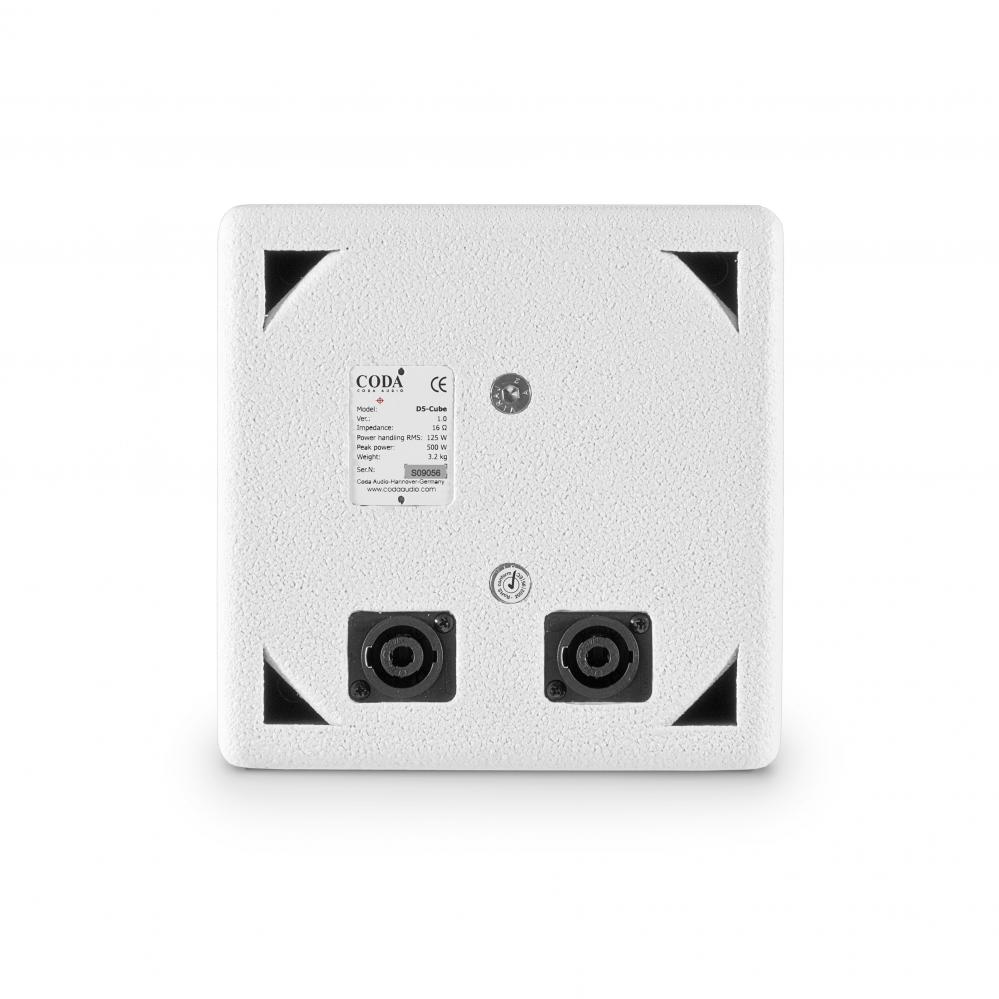

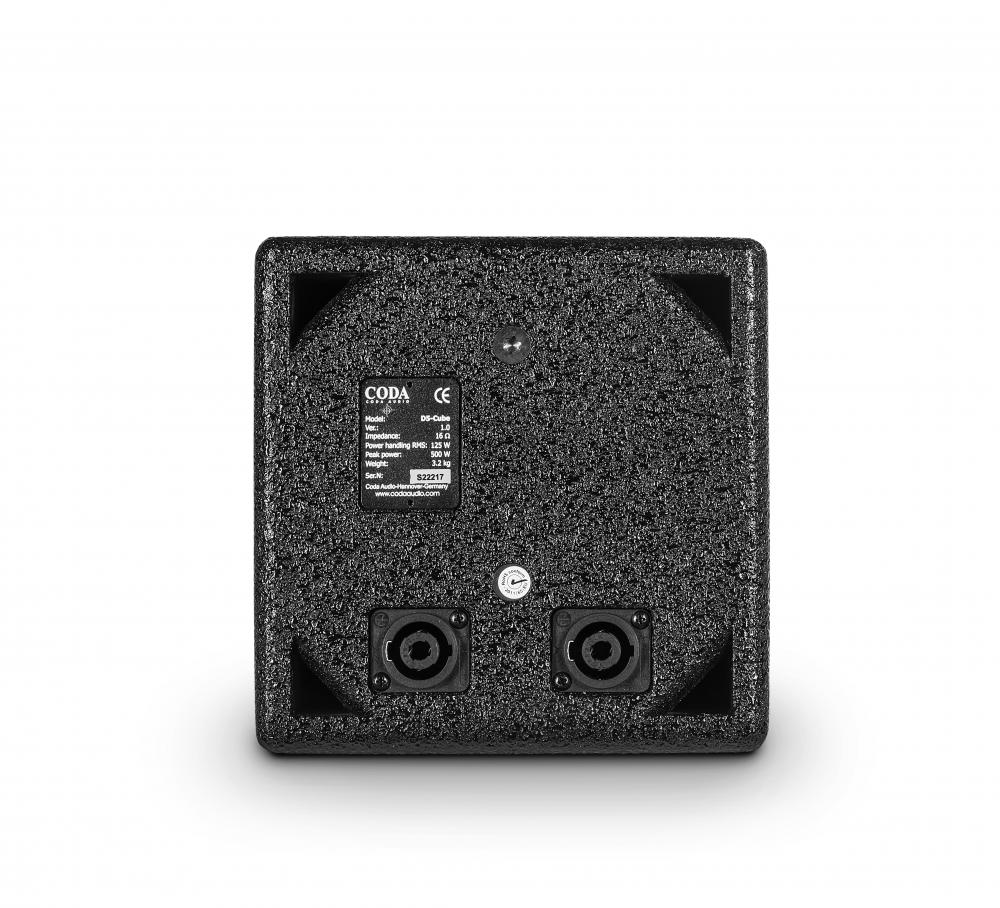

Speakon NL4xx |
2 pcs
|
Elektrische Eigenschaften | |
IP rating |
35
|
Mechanisch | |
weight |
3.50 kg
|
width |
160.00 mm
|
height |
160.00 mm
|
length |
160.00 mm
|
color |
black
|
ceiling installation |
yes
|
wall installation |
yes
|
enclosure material |
Birch plywood
|
surface finish |
polyurea coating (PU)
|
special paint |
yes
|
stand adapter |
yes
|
rigging adapter |
yes
|
